Leghe a memoria di forma nelle applicazioni biomediche

1 Introduzione

1.1 Informazioni di base

Le leghe a memoria di forma (SMA) sono materiali composti da due o più elementi metallici che presentano effetti di memoria di forma (PMI) attraverso la termoelasticità e le trasformazioni di fase martensitiche e le loro inversioni. Le leghe a memoria di forma sono i materiali con le migliori prestazioni di memoria di forma tra i materiali a memoria di forma. Ad oggi, sono stati scoperti più di 50 tipi di leghe con effetti di memoria di forma.

Le leghe a memoria di forma presentano effetti di memoria di forma. Ad esempio, quando una molla in lega a memoria di forma viene messa in acqua calda, la sua lunghezza si allunga immediatamente. Quando viene posta in acqua fredda, ritorna immediatamente alla sua forma originale. Le molle in lega a memoria di forma possono essere utilizzate per controllare la temperatura dell'acqua nelle tubature del bagno: quando la temperatura dell'acqua diventa troppo alta, la funzione "memoria" regola o interrompe l'erogazione dell'acqua per evitare scottature. Possono anche essere utilizzate per creare dispositivi di allarme antincendio e meccanismi di sicurezza per le apparecchiature elettriche. In caso di incendio, la molla in lega a memoria di forma si deforma, attivando il sistema di allarme antincendio per raggiungere lo scopo di allertare. Inoltre, le molle realizzate con leghe a memoria di forma possono essere collocate all'interno di valvole di riscaldamento per mantenere la temperatura ambiente, aprendo o chiudendo automaticamente le valvole quando la temperatura diventa troppo bassa o troppo alta. L'effetto di memoria di forma delle leghe a memoria di forma è anche ampiamente applicato in vari sensori di temperatura.

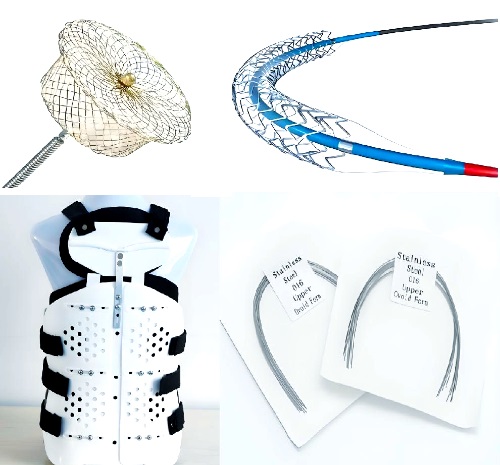

Fig. 1 Applicazioni mediche del nitinolo

Un'altra importante proprietà delle leghe a memoria di forma è la pseudoelasticità (nota anche come superelasticità), che si manifesta come una capacità di recupero della deformazione significativamente maggiore rispetto ai metalli ordinari in presenza di una forza esterna. In altre parole, la grande deformazione generata durante il carico viene recuperata al momento dello scarico. Questa proprietà ha trovato ampia applicazione in medicina, nella riduzione delle vibrazioni negli edifici e nella vita quotidiana. Ad esempio, le già citate ossa artificiali, i dispositivi a pressione per la fissazione delle ossa e gli apparecchi ortodontici dentali. Le montature degli occhiali realizzate con leghe a memoria di forma possono sopportare deformazioni molto maggiori rispetto ai materiali ordinari senza rompersi (ciò non è dovuto all'effetto di memoria di forma, in cui la deformazione è seguita dal riscaldamento per ripristinare la forma).

Le leghe a memoria di forma (SMA) trovano ampie applicazioni in campo medico clinico, come ossa artificiali, dispositivi a pressione per la fissazione delle ossa, apparecchi ortodontici dentali, vari stent endovascolari, dispositivi di embolizzazione, dispositivi di riparazione cardiaca, filtri per trombi, fili guida interventistici e suture chirurgiche. Le leghe a memoria di forma svolgono un ruolo insostituibile nella medicina moderna. Le leghe a memoria di forma sono anche strettamente legate alla nostra vita quotidiana.

Lo sviluppo delle leghe a memoria di forma (SMA) ha avuto origine dalla scoperta di Arne Ölander, nel 1932, dell'effetto "memoria" nelle leghe di oro-cadmio. Nel 1963, il team di Buehler del Naval Ordnance Laboratory degli Stati Uniti confermò questo fenomeno nelle leghe di nichel-titanio: i materiali deformati plasticamente al di sotto della loro temperatura di transizione riacquistano spontaneamente la forma originale quando vengono riscaldati al di sopra di una soglia critica (ad esempio, >40°C), grazie alla trasformazione martensitica inversa attivata termicamente. Le scoperte industriali sono avvenute nel 1969 con i giunti a tenuta stagna in NiTi per l'idraulica degli aerei e con un'antenna lunare in NiTi pre-deformata che si è auto-espansa in seguito al riscaldamento solare durante la missione Apollo 11, superando i limiti del carico utile. Ricerche successive hanno sviluppato sistemi NiTi multicomponente (ad esempio, TiNiCu, TiNiFe) insieme a SMA a base di rame e ferro, consentendo applicazioni trasformative in biomedicina, energia e automazione.

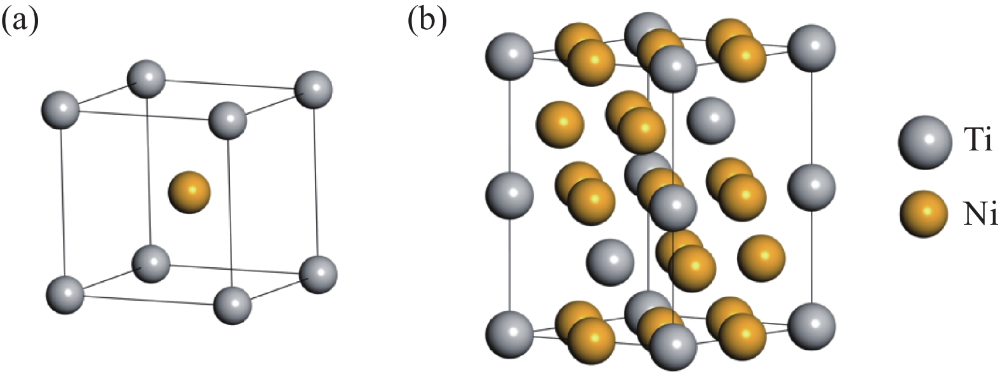

Fig. 2 Struttura cristallina del nitinolo

La lega a memoria di forma a base di Ti-Ni è la più utile di tutti i tipi di leghe a memoria di forma. Le proprietà uniche delle leghe di nichel-titanio derivano dalla trasformazione di fase reversibile tra la fase austenitica (stato di alta temperatura/scarico, struttura cubica stabile) e la fase martensitica (stato di bassa temperatura/carico, struttura esagonale facilmente deformabile). Le caratteristiche principali includono: effetto memoria di forma (la deformazione della martensite seguita da un riscaldamento alla temperatura critica ripristina la forma della fase madre), superelasticità non lineare (la trasformazione di fase della martensite indotta dallo stress consente una deformazione recuperabile dell'8%, rompendo i limiti della legge di Hooke), sensibilità alla temperatura orale (la forza ortodontica aumenta con l'aumentare della temperatura, accelerando il movimento del dente ma rendendo difficile un controllo preciso), eccellente biocompatibilità (l'ossido di titanio superficiale inibisce il rilascio di ioni di nichel) e forza ortodontica dolcemente smorzata dalle vibrazioni (la piattaforma della curva di scarico è piatta, con un'ampiezza di vibrazione pari solo al 50% di quella del filo di acciaio inossidabile). Sulla base della regolazione della trasformazione di fase, i fili ortodontici si sono evoluti attraverso cinque generazioni: dai fili metallici tradizionali (anni '40) → leghe stabilizzate con martensite (anni '60, bassa rigidità, nessuna memoria) → leghe attivate austenitiche (anni '80, superelasticità a forza costante) → leghe attivate martensitiche (anni '90, memoria di forma e superelasticità innescate dalla temperatura corporea, raggiungendo "l'attivazione intraorale a temperatura ambiente") → leghe ottimizzate termodinamicamente (anni 2000, attivate a temperature superiori a 40°C, che forniscono una forza continua estremamente debole per i pazienti affetti da malattia parodontale).

1.2 Il fascino della SMA in campo medico

Il fascino delle leghe a memoria di forma (SMA) in campo medico risiede nella sinergia unica tra le loro proprietà materiali e i requisiti clinici.

Le SMA di grado medico, rappresentate dal Nitinol (NiTi), presentano una composizione quasi equiatomica (50 at.% di nichel, 50 at.% di titanio). Precise regolazioni della composizione consentono di controllare la superelasticità e gli effetti della memoria di forma. Il Nitinol superelastico subisce una trasformazione martensitica indotta da stress, fornendo deformazioni recuperabili fino all'8,0% (Fig. 1). La sua curva sforzo-deformazione presenta un plateau distinto, superando le prestazioni del convenzionale acciaio inossidabile 316 per uso medico.

I principali vantaggi clinici riguardano tre dimensioni:

1. Innovazione funzionale: La superelasticità consente la miniaturizzazione e l'autoespansione in dispositivi minimamente invasivi (ad esempio, stent vascolari, filtri);

2. Biocompatibilità: Il Nitinol ottimizzato in superficie soddisfa gli standard di sicurezza biologica per gli impianti.

3. Avanzamento chirurgico: I dispositivi alimentati da SMA (ad esempio, fili per archi ortodontici, occlusori cardio/neurovascolari) migliorano la precisione delle procedure e riducono il trauma dei tessuti.

In particolare nella radiologia interventistica, la superelasticità del Nitinol affronta le sfide critiche della flessibilità del dispositivo, della resistenza alle torsioni e dell'adattamento dinamico in vivo, guidando il progresso trasformativo nelle terapie minimamente invasive. Questo articolo esamina ulteriormente il potenziale applicativo della SMA in campo medico e le strategie di gestione del rischio per gli impianti in nitinolo.

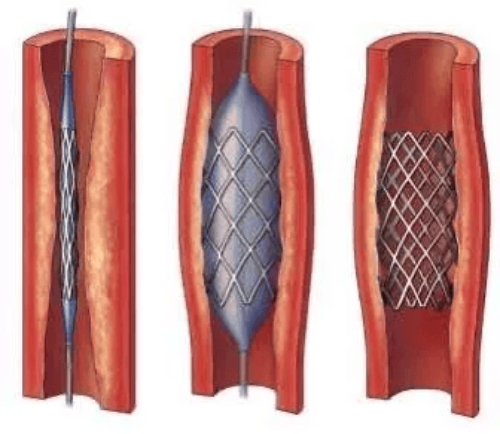

Fig. 3 Dispiegamento dello stent in nitinolo

2 Fondamenti delle leghe biomediche a memoria di forma

2.1 Tipi e componenti principali

Le leghe a base di nichel-titanio, in particolare il Nitinol binario (NiTi) con composizione quasi equiatomica (50 at.% Ni-Ti), costituiscono la pietra miliare delle SMA medicali grazie alla loro superelasticità intrinseca (∼8% di recupero della deformazione) e alla memoria di forma attivata termicamente. I sistemi di leghe ternarie sono progettati per affrontare le limitazioni cliniche: NiTiNb estende l'isteresi di trasformazione (ΔT≈30-100°C) per migliorare la stabilità dimensionale nei dispositivi di fissazione ossea, resistendo alle fluttuazioni termiche; NiTiCu restringe l'isteresi (ΔT≈2-10°C) per un controllo preciso della risposta meccanica, consentendo una regolazione della forza radiale su scala millimetrica negli stent vascolari; NiTiCr aumenta il potenziale di vaiolatura (+0,2V) e rafforza gli strati di passivazione per sopprimere il rilascio di ioni di nichel, attenuando i rischi di allergia. Al contrario, le leghe a base di rame (ad esempio, Cu-Al-Ni, Cu-Zn-Al) offrono efficienza in termini di costi e temperature di transizione regolabili, ma soffrono di fragilità intergranulare (durata a fatica <10^4 cicli) e rilascio di ioni rame citotossici, precludendo l'uso degli impianti. I sistemi a base di ferro (ad esempio, Fe-Mn-Si) presentano un'elevata resistenza e un prezzo accessibile; tuttavia, la loro bassa deformazione di recupero (<2%) e l'assenza di superelasticità reversibile ne limitano l'applicazione a dispositivi esplorativi e non portanti, senza alcuna traduzione clinica significativa fino ad oggi.

Tabella 1 Confronto delle proprietà delle leghe a memoria di forma realizzate con materiali diversi

2.2 Caratteristiche e meccanismi fondamentali

La trasformazione di fase martensitica è una trasformazione di fase non diffusiva, nota anche come trasformazione di fase di tipo dislocativo. In senso stretto, in una trasformazione di fase di tipo dislocativo, solo quando lo spostamento atomico avviene tramite deformazione di taglio e l'interfaccia tra le due fasi è mantenuta attraverso una deformazione elastica macroscopica per garantire la continuità e la congruenza, e l'energia di deformazione è sufficiente per alterare la cinetica della trasformazione di fase e la morfologia dei prodotti della trasformazione di fase, si qualifica come trasformazione di fase martensitica. Sulla base delle definizioni di trasformazione di fase martensitica proposte da numerosi studiosi in passato, Xu Zuyao ha proposto la seguente semplice definizione: una trasformazione di fase in cui gli atomi vengono sostituiti senza diffusione (cioè la composizione rimane invariata e le relazioni tra atomi vicini rimangono invariate) e taglio (cioè la fase madre e la martensite sono in una relazione posizionale), alterando così la loro forma. In questo caso, la trasformazione di fase si riferisce alle trasformazioni di fase del primo ordine (caratterizzate da improvvisi cambiamenti di calore e volume, come le reazioni esotermiche e l'espansione) che coinvolgono la nucleazione e la crescita.

La martensite è stata scoperta per la prima volta nell'acciaio: quando l'acciaio viene riscaldato a una certa temperatura e poi raffreddato rapidamente, si forma una struttura temprata che indurisce e rafforza l'acciaio. Nel 1895, il francese Osmont chiamò questa struttura martensite in onore del metallurgista tedesco Martens. Inizialmente, solo la trasformazione di fase da austenite a martensite nell'acciaio veniva definita trasformazione martensitica. A partire dal XX secolo, sono state accumulate ampie conoscenze sulle caratteristiche delle trasformazioni di fase martensitiche nell'acciaio. Successivamente, si è scoperto che anche alcuni metalli puri e leghe presentano trasformazioni di fase martensitiche, come: Ce, Co, Hf, Hg, La, Li, Ti, Tl, Pu, V, Zr, Ag-Cd, Ag-Zn, Au-Cd, Au-Mn, Cu-Al, Cu-Sn, Cu-Zn, In-Tl, Ti-Ni, ecc. I prodotti delle trasformazioni di fase con caratteristiche di base simili alle trasformazioni di fase martensitiche sono denominati collettivamente martensite.

Le trasformazioni di fase martensitiche presentano effetti termici e volumetrici e il processo di trasformazione comporta la formazione e la crescita di nuclei. Tuttavia, non esiste un modello completo che spieghi la formazione e la crescita di questi nuclei. La velocità di accrescimento della martensite è generalmente elevata, e in alcuni casi raggiunge i 10 cm-s. Si ipotizza che la configurazione dei difetti cristallini (come le dislocazioni) nella fase madre influenzi la nucleazione della martensite. Tuttavia, attualmente le tecniche sperimentali non sono in grado di osservare la configurazione delle dislocazioni all'interfaccia di fase, pertanto l'intero processo di trasformazione di fase martensitica rimane poco chiaro. Le sue caratteristiche possono essere riassunte come segue:

La trasformazione di fase martensitica è una delle trasformazioni di fase non diffusive. Durante la trasformazione, non c'è un cammino casuale o un salto ordinato di atomi attraverso l'interfaccia. Pertanto, la nuova fase (martensite) eredita la composizione chimica, l'ordine atomico e i difetti cristallini della fase madre. Durante la trasformazione di fase martensitica, gli atomi subiscono uno spostamento ordinato mantenendo le loro posizioni relative con gli atomi vicini. Questo spostamento è di tipo shear. Il risultato dello spostamento atomico è una deformazione reticolare. Questo spostamento di taglio non solo altera la struttura reticolare della fase madre, ma causa anche cambiamenti macroscopici di forma. Se si traccia una linea retta sulla superficie di un campione lucidato, come PQRS nella Figura 3a, e una parte del campione (A1B1C1D1-A2B2C2D2) subisce una trasformazione di fase martensitica (formando martensite), la linea retta PQRS viene piegata in tre linee rette collegate: PQ, QR' e R'S'. I piani A1B1C1D1 e A2B2C2D2 all'interfaccia delle due fasi rimangono privi di deformazioni e non ruotano, denominati piano abituale (di precipitazione). Questo cambiamento di forma è chiamato deformazione costante del piano (Figura 3). Il cambiamento di forma provoca la formazione di protrusioni sulla superficie del provino, che è stato preventivamente lucidato. Le sporgenze superficiali della martensite negli acciai ad alto tenore di carbonio possono essere osservate quando si forma la martensite, con l'inclinazione che si verifica sulla superficie che interseca la martensite. Al microscopio a interferenza è possibile osservare l'altezza delle sporgenze e i loro bordi taglienti.

L'effetto memoria di forma si riferisce al fenomeno per cui, dopo la deformazione di una lega che subisce una trasformazione di fase martensitica, quando viene riscaldata alla temperatura di completamento della trasformazione di fase austenitica (Af), la martensite a bassa temperatura si inverte nella fase madre ad alta temperatura e ritorna alla sua forma originale prima della deformazione, o durante il successivo raffreddamento, ritorna alla forma della martensite attraverso il rilascio di energia elastica interna. È un materiale solido con una certa forma che, dopo aver subito una deformazione plastica in determinate condizioni, ritorna completamente alla forma originale prima della deformazione quando viene riscaldato a una certa temperatura. In altre parole, può ricordare la forma della fase madre.

La trasformazione martensitica costituisce il fondamento fisico dell'effetto memoria di forma attraverso un meccanismo di ricostruzione cristallina reversibile termoelastica. Al raffreddamento al di sotto della temperatura di inizio della martensite (Ms), la fase austenite ad alta temperatura (reticolo cubico) subisce un taglio senza diffusione per formare martensite metastabile (reticolo monoclino/esagonale), generando gemelli auto-accomodanti senza cambiamenti macroscopici di forma. Le sollecitazioni esterne al di sotto di Mf inducono la migrazione dei confini gemellari e il riorientamento delle varianti, producendo deformazioni pseudoplastiche fino all'8%. Il successivo riscaldamento al di sopra della temperatura di partenza dell'austenite (As) innesca lo spostamento cooperativo atomico per la trasformazione inversa, dove il recupero della struttura cristallina guida il ripristino della forma macroscopica, l'essenza dell'effetto memoria di forma. Questo processo si basa su tre attributi critici:

① Reversibilità (l'energia di distorsione reticolare prossima allo zero ΔG garantisce l'unicità del percorso);

② Isteresi stretta (10-30°C nelle leghe di NiTi consentono un'attivazione precisa a temperatura corporea);

③ Deformazione non distruttiva (la geminazione sostituisce lo slittamento delle dislocazioni per evitare danni permanenti). In campo medico, questo meccanismo consente agli stent autoespandibili di recuperare le configurazioni predefinite a temperatura corporea, mentre il riarrangiamento martensitico dei gemelli assorbe le vibrazioni del carico fisiologico (ad esempio, smorzamento superiore del 50% nei fili ortodontici). La sua stabilità ciclica (>10^7 cicli) garantisce inoltre l'affidabilità a lungo termine di impianti come le valvole cardiache.

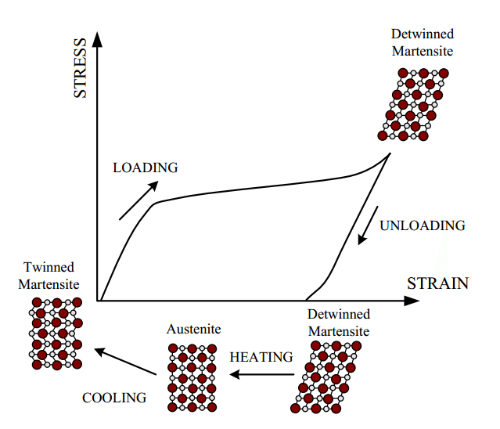

Fig. 4 Effetto della memoria di forma

2.3 Parametri chiave delle prestazioni

La fattibilità clinica delle leghe di NiTi per uso medico dipende dalla sinergia tra biocompatibilità, proprietà meccaniche, processi produttivi e compatibilità con la sterilizzazione. Secondo la norma ISO 10993, la biocompatibilità si concentra sulla soppressione del rilascio di ioni di nichel (la passivazione superficiale di TiO2 riduce la lisciviazione a <0,1 μg/cm^2/settimana), convalidata dalla citotossicità (vitalità cellulare >90%), dalla sensibilizzazione (patch test ≥95% negativi) e dall'emolisi (<5%). Le proprietà meccaniche devono essere in linea con le esigenze di impianto: gli stent cardiovascolari richiedono un'elevatissima resistenza alla fatica per flessione rotatoria (>4×10^8 cicli @37°C), mentre gli impianti articolari richiedono resistenza all'usura (<0,1 mm3/Mc di tasso di usura); la rigidità superelastica (0,5-3 GPa) deve corrispondere esattamente alla meccanica del tessuto ospite. La produzione impiega la rifusione ad arco sotto vuoto (VAR) per migliorare la purezza (dimensioni delle inclusioni ≤5 μm), l'imbutitura a freddo + l'invecchiamento per regolare le temperature di trasformazione (Af±2°C) e il taglio laser/elettrolucidatura per ottenere caratteristiche su scala micrometrica (puntoni dello stent 80-150 μm) con bassa rugosità (Ra<0,05 μm). La sterilizzazione terminale (ossido di etilene/irradiazione gamma) deve limitare la deriva della transizione di fase a <1°C senza compromettere la funzionalità.

3 Applicazioni in campo biomedico

3.1 Ortopedia

Attualmente, la chirurgia ortopedica utilizza principalmente placche fisse in acciaio in lega di titanio. Tuttavia, la lega di titanio manca di proprietà autoadattive e superelastiche e il suo adattamento alle ossa non è ottimale. Al contrario, le leghe di nichel-titanio a memoria di forma stampate in 4D, grazie alle loro capacità di autoadattamento, possono ottenere un adattamento relativamente perfetto alle ossa, fornendo al contempo funzioni di supporto e riparazione.

Questi materiali di riparazione ortopedica in lega a memoria di forma non sono semplici lastre piatte; le loro superfici sono densamente perforate con piccoli fori, che facilitano lo scambio di nutrienti e promuovono la crescita e la riparazione dell'osso. Molteplici componenti adattivi in nichel-titanio stampati in 4D sono stati impiantati clinicamente in pazienti volontari con tumori ossei, con risultati clinici promettenti.

Per la riparazione dei difetti ossei, vengono utilizzati scaffold di NiTi a struttura porosa graduata, con una resistenza alla trazione di 625,6 MPa, un tasso di allungamento del 14,67% e un tasso di recupero della deformazione del 99,51%. Il rafforzamento a grana fine (dimensione dei grani ~20,5 μm) sinergizza con la densità delle dislocazioni per ottenere l'assorbimento di energia in caso di sforzi elevati. Sostituzione e riparazione di articolazioni: dispositivi di fissaggio del cotile acetabolare, componenti di articolazioni artificiali (in fase di esplorazione, con particolare attenzione all'usura e alla fatica) e riempitivi di difetti ossei (SMA poroso).

Nel campo della chirurgia spinale, le leghe a memoria di forma (SMA), in particolare quelle di nichel-titanio (NiTi), hanno guidato le innovazioni nell'ortopedia dinamica e nelle tecniche di fusione minimamente invasive. Le aste ortopediche in NiTi ottengono una correzione precisa grazie a un effetto di memoria di forma a due fasi: a basse temperature, nella fase martensitica, le aste subiscono una deformazione plastica per adattarsi alle procedure chirurgiche; una volta impiantate nel corpo, la temperatura corporea innesca una trasformazione di fase austenitica, ripristinando la curvatura preimpostata e applicando continuamente una forza correttiva assiale (ad esempio, un'asta di 6 mm di diametro genera circa 200N di forza a 40°C, mentre un'asta di 9 mm raggiunge 500N). Gli esperimenti sugli animali (modelli di capra) hanno dimostrato che le aste in NiTi pre-curvate possono ridurre gli angoli di scoliosi da 41° a 11° senza causare danni ai nervi; studi su cadaveri umani hanno ulteriormente confermato la loro capacità di correggere simultaneamente le deformità coronali, sagittali e rotazionali. In termini di innovazione clinica, le aste rettangolari/quadrate migliorano la capacità antirotazionale, correggendo l'angolo di Cobb da 57,8° a 17,8° senza recidive osservate in un periodo di follow-up di 4 anni; il sistema con attivazione della temperatura corporea utilizza impulsi di radiofrequenza (450 Hz) per indurre un riscaldamento locale, evitando i rischi associati al danno termico tradizionale.

Lo sviluppo di dispositivi di fusione intervertebrale si concentra sull'impianto minimamente invasivo e sulla stabilità a lungo termine. Utilizzando le proprietà di trasformazione di fase del NiTi, il dispositivo di fusione può subire una deformazione per compressione in uno stato martensitico a bassa temperatura (ad esempio, in un ambiente di acqua ghiacciata) e ripristinare automaticamente l'altezza originale dopo l'impianto nello spazio intervertebrale attraverso la trasformazione di fase austenitica innescata dalla temperatura corporea. In termini di ottimizzazione della struttura porosa, i reticoli a forma di diamante (porosità del 70-72%, reticolo unitario di 1,5 mm) prodotti con la tecnologia di fusione laser selettiva (SLM) favoriscono in modo significativo la crescita vascolare. La zona di contatto è progettata con una fase martensitica (basso modulo elastico) per ridurre efficacemente la schermatura dello stress dell'endplate. Inoltre, la struttura a "denti di bloccaggio" ai bordi del dispositivo di fusione si incorpora nelle endplacche durante il recupero della forma, raggiungendo una resistenza anti-spostamento di 1800 N, eliminando la necessità di viti o barre ausiliarie per la fissazione e semplificando ulteriormente la procedura chirurgica.

Nel campo del trattamento delle fratture, le leghe a memoria di forma (SMA) hanno migliorato significativamente i risultati della fissazione e la prognosi dei pazienti grazie alla compressione dinamica, all'impianto minimamente invasivo e alla tecnologia di adattamento biomeccanico. I chiodi intramidollari a compressione continua sfruttano l'effetto di memoria di forma a doppio stadio della lega NiTi. Dopo essere stati pre-deformati allo stato martensitico a bassa temperatura, vengono impiantati nella cavità midollare. Quando si riscaldano alla temperatura corporea, ritornano alla loro forma originale e generano uno stress assiale di compressione (0,5-1 MPa), accelerando così la formazione del callo osseo. Studi clinici comparativi dimostrano che, rispetto alle tradizionali placche in acciaio, il gruppo di chiodi intramidollari NiTi riduce il tempo di guarigione delle fratture del 25% e il tasso di non unione allo 0,9%. Le sue caratteristiche di minima invasività (ad esempio, l'impianto attraverso un'incisione di 2 cm per le fratture degli arti pediatrici, con un diametro scelto a 2/5 del punto più stretto della cavità midollare) migliorano ulteriormente il range di movimento articolare post-operatorio del 30%.

Le viti ossee autocompressive e gli innesti ossei realizzano una fissazione attiva attraverso un meccanismo di scambio di fase. La vite ossea viene avvitata nell'osso allo stato martensitico e, dopo il riscaldamento, si espande radialmente, aumentando lo stress di interfaccia del 40% e migliorando significativamente la forza di tenuta; quando si utilizza il fissatore ad anello TiNi per la fissazione sternale, il punteggio del dolore VAS postoperatorio si riduce a 5,17 ± 1,14 (7,65 ± 1,08 nel gruppo tradizionale). La degenza ospedaliera si riduce di 6 giorni. Inoltre, i fissatori ossei biodegradabili in lega di magnesio (con un modulo elastico di 45 GPa, simile a quello dell'osso corticale) si allineano al ciclo di guarigione dell'osso (tasso di guarigione del 100% a 6 mesi di follow-up), eliminando la necessità di un intervento chirurgico di rimozione secondaria e fornendo una nuova direzione per l'applicazione pratica dei materiali biodegradabili nella fissazione delle fratture.

Le placche di compressione bloccanti (LCP) ottimizzate con NiTi hanno affrontato le sfide della fissazione nei pazienti osteoporotici grazie a un design adattato biomeccanicamente. Le placche rivestite di NiTi hanno consentito il bloccaggio corticale singolo (due viti su ciascun lato delle estremità della frattura), riducendo la densità delle viti del 50%, e hanno colmato le zone comminute grazie all'effetto "impalcatura di fissazione interna"; in combinazione con la tecnologia implantare minimamente invasiva (MIPPO), le placche LCP pre-curvate vengono inserite sottomuscolarmente e bloccate con viti percutanee, riducendo l'interruzione dell'apporto di sangue del 70%, particolarmente adatte per le fratture in aree con scarso apporto di sangue come la tibia distale.

Le leghe a memoria di forma (SMA) hanno ottenuto progressi rivoluzionari in ortopedia, dalla correzione dinamica alla biocompatibilità, grazie al loro esclusivo effetto di memoria di forma e alla superelasticità. Nella correzione della colonna vertebrale, le leghe di NiTi consentono di ottenere un trattamento preciso grazie a un effetto di memoria di forma a due stadi: le barre di correzione con deformazione plastica allo stato martensitico a bassa temperatura vengono impiantate attraverso tunnel sottocutanei e la temperatura corporea innesca una trasformazione di fase austenitica per ripristinare la curvatura preimpostata, generando 200-500 N di forza correttiva assiale (diametro 6-9 mm). In combinazione con un design rettangolare/quadrato per migliorare la capacità antirotazionale (ad esempio, il sistema Wang riduce l'angolo di Cobb da 57,8° a 17,8°), correggendo contemporaneamente le deformità coronali, sagittali e rotazionali; la tecnologia di riscaldamento a impulsi di radiofrequenza (450 Hz) riduce ulteriormente il rischio di lesioni termiche. I dispositivi di fusione intervertebrale sfruttano le proprietà di trasformazione di fase per un impianto minimamente invasivo: dopo la compressione a bassa temperatura, il volume si riduce del 40% e, dopo l'impianto nello spazio intervertebrale, l'altezza si ripristina automaticamente; la struttura porosa a forma di diamante (porosità del 70-72%) preparata mediante fusione selettiva al laser favorisce la crescita vascolare, la zona di contatto martensitica riduce la schermatura delle sollecitazioni dell'endplate e i "denti di bloccaggio" del bordo forniscono una resistenza anti-spostamento di 1800 N senza bisogno di fissaggi ausiliari.

Nel campo della fissazione delle fratture, gli SMA ottimizzano in modo significativo l'efficacia terapeutica grazie alla compressione dinamica e all'adattamento biomeccanico. I chiodi intramidollari in NiTi pre-deformati ritornano al loro stato originale a temperatura corporea, generando uno stress compressivo assiale di 0,5-1 MPa, accelerando la formazione del callo (tempo di guarigione ridotto del 25%, tasso di non unione dello 0,9%); i chiodi intramidollari elastici impiantati attraverso un'incisione di 2 cm in fratture di arti pediatrici migliorano il range di movimento dell'articolazione del 30% nel post-operatorio. Le viti ossee autocompressive utilizzano la trasformazione di fase martensite-austenite per ottenere l'espansione radiale (lo stress di interfaccia è aumentato del 40%); i fissatori ad anello in TiNi riducono i punteggi VAS a 5,17 ± 1,14 dopo l'intervento di fissazione sternale (gruppo tradizionale: 7,65 ± 1,08), con una riduzione di 6 giorni della degenza ospedaliera; i fissatori ossei biodegradabili in lega di magnesio (modulo elastico 45 GPa) vengono completamente assorbiti entro 6 mesi, ottenendo un tasso di guarigione del 100% ed evitando la necessità di un secondo intervento chirurgico. Le placche di compressione con bloccaggio ottimizzato NiTi riducono la densità delle viti del 50% grazie al bloccaggio corticale singolo (per i pazienti osteoporotici) e, in combinazione con la tecnologia MIPPO, riducono l'interruzione dell'apporto di sangue del 70%, rendendole adatte a fratture complesse come le fratture tibiali distali.

I vantaggi principali risiedono nella profonda integrazione delle proprietà dei materiali e delle esigenze cliniche: l'impianto minimamente invasivo (barre di correzione spinale attraverso tunnel sottocutanei, dispositivi di fusione con volume ridotto del 40%) riduce il rischio di lesioni nervose; lo stress compressivo dinamico (espressione della BMP-2 aumentata di 2 volte) e lo smorzamento superelastico (ampiezza delle vibrazioni pari al 50% di quella dell'acciaio inossidabile) ottimizzano il microambiente di guarigione dell'osso; i dispositivi di fusione in NiTi poroso (modulo elastico 25-90 GPa) e le leghe di magnesio biodegradabili (trasferimento del 100% del carico al nuovo osso) riducono significativamente la schermatura dello stress. Queste innovazioni consentono di passare da una fissazione passiva a una regolazione attiva e da un supporto rigido a una biocompatibilità attraverso meccanismi di cambiamento di fase, ottimizzazione strutturale e tecnologia biodegradabile, fornendo soluzioni più sicure ed efficienti per il trattamento di patologie scheletriche complesse.

Fig. 5 Radiografia della scoliosi con asta spinale in nitinolo

3.2 Interventi cardiovascolari

Nel campo degli interventi cardiovascolari, le leghe a memoria di forma (SMA) hanno portato innovazioni tecnologiche negli stent vascolari, negli occlusori e nei filtri, sfruttando la loro superelasticità e gli effetti della memoria di forma. Gli stent vascolari autoespandibili, una tipica applicazione della superelasticità, sfruttano le proprietà di trasformazione di fase delle leghe di NiTi per consentire un trattamento minimamente invasivo: lo stent viene compresso nel sistema di erogazione (diametro 1-2 mm) nel suo stato martensitico a bassa temperatura, quindi consegnato tramite un catetere al sito interessato. La temperatura corporea innesca la trasformazione della fase austenitica, facendo sì che lo stent ripristini automaticamente il suo diametro predefinito (ad esempio, forza di supporto radiale di 0,35 N/mm per gli stent coronarici), eliminando la necessità di espandere il palloncino ad alta pressione. La sua flessibilità è ottimizzata attraverso processi di taglio o tessitura al laser, con una rigidità di flessione fino a 0,3-0,5 N-m^2, che consente di adattarsi a strutture anatomiche complesse come l'arco aortico. Inoltre, la resistenza alla fatica delle leghe di NiTi (ad esempio, lo stent Eduratec resiste a 100 milioni di cicli pulsatili) garantisce una stabilità a lungo termine, rendendolo adatto a varie sedi, tra cui vasi periferici, arterie coronarie, vasi cerebrali e aorta.

L'occlusore utilizza l'effetto di memoria di forma a doppia fase di SMA per ottenere un trattamento preciso: Gli occlusori per il difetto del setto atriale, il forame ovale pervio o il dotto arterioso pervio hanno una forma lineare e rettilinea allo stato martensitico a bassa temperatura. Dopo essere stati introdotti nella cavità cardiaca tramite un catetere, la temperatura corporea ne innesca il ripristino in una struttura disco-vita-disco, con la vita inserita nel sito del difetto e i doppi dischi che ancorano gli atrii destro e sinistro/lati arteriosi, ottenendo un'occlusione minimamente invasiva. I dati clinici dimostrano che gli occlusori NiTi possono ridurre i punteggi del dolore VAS postoperatorio nei pazienti con dotto arterioso pervio a 2,1 ± 0,8 (rispetto a 5,3 ± 1,2 con la chirurgia tradizionale) e abbreviare la degenza ospedaliera a 3 giorni. Il loro design superelastico (con un tasso di recupero della deformazione del 99,2%) può adattarsi alla deformazione dinamica della contrazione e del rilassamento cardiaco, riducendo il rischio di shunt residuo.

Il filtro per la vena cava inferiore ottimizza il trattamento del tromboembolismo venoso grazie alla resistenza della lega NiTi alla flessione e alla capacità di catturare i trombi: il filtro rimane compresso all'interno della guaina di erogazione e, al momento del rilascio, si affida alla sua superelasticità per ripristinare la sua struttura a ombrello. Il design dell'apertura della maglia del filtro (tipicamente 1-2 mm) può intercettare oltre il 95% dei trombi, consentendo al contempo il normale flusso sanguigno. La durata a fatica della lega NiTi (ad esempio, tasso di frattura del filtro <1% a 5 anni di follow-up) garantisce la sicurezza a lungo termine, mentre il suo basso modulo elastico (40-60 GPa) riduce l'irritazione della parete vascolare e l'incidenza di flebiti.

Questi dispositivi consentono di passare da un supporto passivo a un adattamento attivo e da un intervento chirurgico aperto a uno minimamente invasivo, grazie al meccanismo di cambiamento di fase e all'ottimizzazione strutturale di SMA. I loro vantaggi principali includono: un equilibrio tra flessibilità e forza di supporto radiale fornito dalla superelasticità (ad esempio, rigidità di flessione dello stent coronarico di 0,4 N-m^2, forza radiale di 0,35 N/mm), posizionamento e dispiegamento precisi ottenuti grazie agli effetti della memoria di forma (ad esempio, errore di posizionamento dell'occlusore <1 mm) e stabilità a lungo termine consentita dall'adattamento biomeccanico (ad esempio, tasso di pervietà del filtro del 98% dopo 5 anni). Queste innovazioni offrono opzioni di trattamento più sicure ed efficienti per le malattie cardiovascolari.

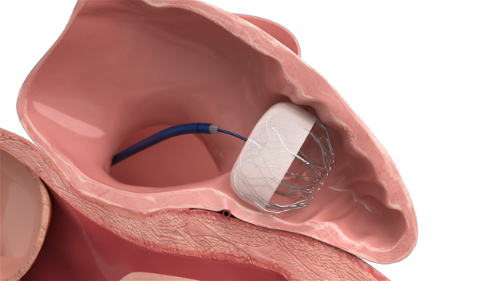

Fig. 6 Occlusore cardiaco

3.3 Odontoiatria

Nel campo della medicina orale, le leghe a memoria di forma (SMA) hanno guidato le innovazioni tecnologiche in ortodonzia, endodonzia, protesi e chirurgia maxillo-facciale grazie alla loro superelasticità e biocompatibilità. I fili ortodontici, una delle applicazioni più consolidate, sfruttano la superelasticità delle leghe di NiTi per fornire forze correttive continue e delicate (0,5-1,5 N), riducendo in modo significativo la frequenza delle visite di controllo (i dati clinici dimostrano che gli intervalli di controllo possono essere estesi a 8-12 settimane, con un miglioramento del 40% rispetto ai fili tradizionali in acciaio inossidabile) e migliorando al contempo il comfort del paziente (i punteggi della scala analogica visiva [VAS] si sono ridotti a 2,3 ± 0,6, rispetto a 4,8 ± 1,1 per i fili tradizionali). I fili con diverse temperature di transizione di fase possono essere adattati alle diverse fasi del trattamento: i fili a bassa temperatura in fase martensitica (Af < 25°C) sono adatti alla fase iniziale di allineamento, utilizzando una bassa rigidità (modulo elastico di 28 GPa) per ridurre i danni al legamento parodontale; i fili in fase austenitica (Af > 35°C) forniscono una forza ortodontica stabile nelle fasi successive, garantendo l'efficacia del trattamento grazie a un tasso di recupero della deformazione del 99,3%.

Le lime canalari in NiTi ottimizzano la sicurezza del trattamento grazie alla superelasticità: Le lime tradizionali in acciaio inossidabile, a causa della loro elevata rigidità, sono soggette alla deviazione del canale radicolare (tasso di incidenza 12-18%) e alla rottura dell'ago (rischio 3-5%). Al contrario, le proprietà di trasformazione di fase martensitica delle lime in NiTi aumentano la flessibilità di tre volte nei canali radicolari curvi, consentendo l'adattamento a canali con curvature superiori a 30°, riducendo significativamente i tassi di deviazione (<2%) e di rottura dell'ago (<0,5%). Studi clinici dimostrano che il tasso di successo del trattamento canalare in una sola visita con lime in NiTi raggiunge il 92%, con un miglioramento del 25% rispetto alle lime in acciaio inossidabile, particolarmente adatte per canali radicolari calcificati o stretti.

Le chiusure e i connettori in NiTi nel restauro protesico raggiungono un equilibrio tra forza di ritenzione e comfort grazie alla superelasticità: La chiusura è facile da regolare allo stato martensitico a bassa temperatura e ritorna alla forma preimpostata dopo il riscaldamento attraverso la trasformazione di fase austenitica, aumentando la forza di ritenzione a 3-5 N (rispetto a 1-2 N delle leghe tradizionali di cobalto-cromo). Inoltre, il basso modulo elastico (40-60 GPa) riduce la pressione sulle gengive (distribuzione più uniforme della pressione, con una riduzione del 60% dell'indice di irritazione della mucosa). Il connettore presenta un design a struttura intrecciata con un'eccellente resistenza alla fatica (nessuna frattura dopo 10^5 cicli), che lo rende adatto ai sistemi di fissaggio di precisione nelle protesi parziali rimovibili.

Nella chirurgia maxillo-facciale, le stecche per la fissazione delle fratture e i dispositivi di trazione utilizzano l'effetto di memoria di forma di SMA per un trattamento minimamente invasivo: la stecca viene modellata a basse temperature per conformarsi alla superficie dell'osso e, al momento del riscaldamento, la trasformazione di fase genera una forza di fissazione di 50-100 N, evitando i danni ai tessuti molli causati dalla tradizionale legatura con fili metallici; il dispositivo di trazione ottiene un adattamento progressivo del segmento osseo attraverso il controllo periodico della temperatura (ad esempio, attivazione a 40°C e rilassamento a 20°C). I casi clinici dimostrano che il tempo di guarigione delle fratture mandibolari è ridotto a 6 settimane (8-10 settimane con i metodi tradizionali) e non è necessario un secondo intervento chirurgico per rimuovere i dispositivi di fissazione interna.

Le applicazioni sopra descritte consentono di passare da un adattamento passivo a una regolazione attiva e da dispositivi rigidi a un adattamento flessibile, grazie alla profonda integrazione del meccanismo di transizione di fase di SMA con le esigenze cliniche. I suoi vantaggi principali includono: forza lieve e sostenuta fornita dalla superelasticità (errore di forza di correzione ortodontica <0,2N), recupero preciso della forma grazie agli effetti di memoria di forma (errore di posizionamento dell'anello <0,5 mm) e maggiore sicurezza del trattamento grazie all'adattamento biomeccanico (tasso di rottura dell'ago per il trattamento canalare <0,5%). Queste innovazioni offrono soluzioni più efficienti e confortevoli per il trattamento delle patologie orali.

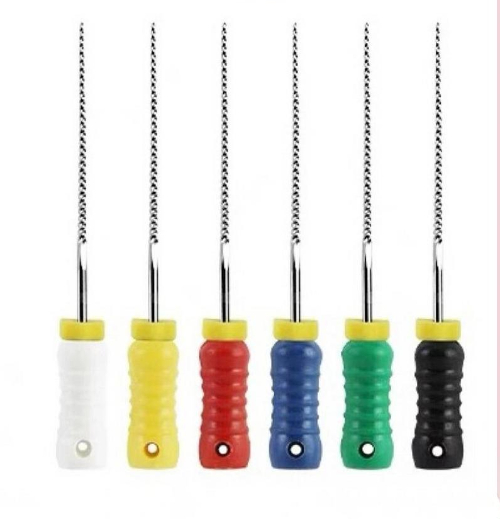

Fig. 7 Lima endodontica in nitinolo

3.4 Radiologia interventistica e chirurgia minimamente invasiva

Nelle procedure interventistiche e nelle operazioni chirurgiche minimamente invasive, le leghe a memoria di forma (SMA) migliorano significativamente la manovrabilità e l'adattabilità dei dispositivi medici grazie alla loro superelasticità e agli effetti di memoria di forma. I fili guida e i cateteri superelastici, sfruttando le proprietà di trasformazione di fase delle leghe di NiTi, dimostrano prestazioni eccezionali in strutture anatomiche complesse: I fili guida presentano un'elevata flessibilità (raggio di curvatura <1 mm) allo stato martensitico a bassa temperatura, consentendo l'adattamento al percorso a spirale a 360° delle arterie coronariche; dopo il riscaldamento, la trasformazione di fase austenitica conferisce un'elevata tenacità alla frattura (deformazione alla frattura >8%), combinata con il design a forma di "J" all'estremità distale del filo guida, che consente un controllo preciso della coppia (efficienza di trasmissione della coppia fino al 95%). Il catetere ottimizza la flessibilità della punta grazie alla tecnologia di taglio laser, consentendo a un catetere 5F di attraversare agevolmente il segmento tortuoso dell'arteria carotidea (raggio di curvatura 2 mm). L'impalcatura superelastica fornisce un supporto sufficiente (resistenza assiale 12 N) per prevenire i danni vascolari causati dall'effetto "bocca di pesce".

Gli strumenti per la presa e il recupero di calcoli, come i cestelli per calcoli e le pinze per corpi estranei, utilizzano l'effetto a doppia memoria di forma di SMA per le procedure minimamente invasive: Gli strumenti mantengono una forma lineare e rettilinea allo stato martensitico a bassa temperatura. Dopo essere stati consegnati al sito target attraverso il canale endoscopico, la temperatura corporea ne innesca il ripristino della struttura a cestello preimpostata (ad esempio, il design a quattro artigli), consentendo il recupero di calcoli o corpi estranei con diametri compresi tra 2 e 10 mm. Il tasso di recupero del ceppo raggiunge il 99,5%, garantendo una percentuale di successo del singolo prelievo superiore al 90%. I dati clinici dimostrano che la litotrissia ureteroscopica (URSL) con cestelli per calcoli in NiTi riduce il tempo di procedura a 25 minuti (rispetto ai 40 minuti dei metodi tradizionali), con un tasso di calcoli residui post-operatori <5%.

Le bobine per l'embolizzazione degli aneurismi ottimizzano l'efficacia dell'impacchettamento grazie agli effetti di memoria di forma parziale: Le spirali sono compresse all'interno del microcatetere (diametro 0,015-0,021 pollici) e, al momento del rilascio, si adattano alla morfologia della cavità dell'aneurisma grazie alla superelasticità (densità di impaccamento >30%). Inoltre, la forza di ripristino generata dalla trasformazione di fase martensitica riduce il rischio di spostamento della bobina (tasso di recidiva <2% a 1 anno di follow-up). Per gli aneurismi a collo largo, le bobine di NiTi con una struttura tridimensionale intrecciata possono formare un "cesto" stabile, combinato con la tecnologia stent-assistita, per aumentare la densità di embolizzazione fino al 95%.

Gli endoscopi deformabili e i divaricatori autoespandibili semplificano il processo chirurgico grazie alla capacità di deformazione attiva di SMA: la sezione di inserimento dell'endoscopio utilizza una struttura tubolare a spirale in lega di NiTi che ritorna automaticamente a un angolo di flessione preimpostato (ad es, 90°) a temperatura corporea, riducendo la necessità di regolazioni manuali della curvatura da parte del chirurgo; il divaricatore autoespandibile viene compresso e caricato a basse temperature e, al momento del rilascio, espande rapidamente il campo chirurgico utilizzando la superelasticità (tempo di espansione <5 secondi), evitando la compressione continua dei tessuti causata dai divaricatori tradizionali (con un miglioramento del 40% nell'uniformità della distribuzione della pressione). Questi design aumentano lo spazio operativo del 30% nella colecistectomia laparoscopica (LC) e in altri interventi, riducendo il tempo di intervento a 35 minuti (50 minuti con i metodi tradizionali).

I suddetti strumenti consentono di passare da un funzionamento passivo a un adattamento attivo e da un controllo lineare a una regolazione tridimensionale, grazie alla profonda integrazione del meccanismo a cambiamento di fase di SMA con le esigenze cliniche. I loro vantaggi principali includono: una combinazione bilanciata di proprietà antipiega e flessibilità fornita dalla superelasticità (deformazione da rottura del filo dell'8% rispetto al 3% dell'acciaio inossidabile), un preciso recupero della forma ottenuto grazie agli effetti della memoria di forma (errore di posizionamento del cestello per le pietre <1 mm) ed effetti minimamente invasivi consentiti dall'adattamento biomeccanico (diametro di inserimento dell'endoscopio ridotto a 2,8 mm). Queste innovazioni forniscono soluzioni più sicure ed efficienti per procedure interventistiche e chirurgiche complesse.

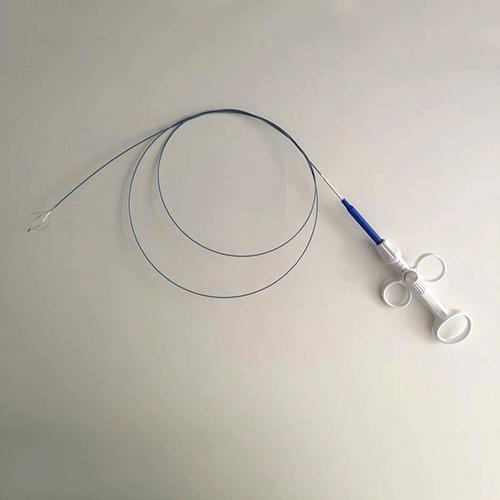

Fig. 8 Cestello per pietre in nitinolo

6 Conclusione

Le leghe a memoria di forma (SMA), in particolare le leghe di nichel-titanio (NiTi), hanno un valore unico e insostituibile in campo medico grazie alla loro superelasticità e all'effetto memoria di forma (SME). La loro superelasticità fornisce forze correttive sostenute e delicate - ad esempio, i fili ortodontici riducono la frequenza delle visite di controllo - e si adatta bene a strutture anatomiche complesse, ottimizzando ad esempio la flessibilità degli stent cardiovascolari. Inoltre, l'effetto memoria di forma consente l'impianto minimamente invasivo e la deformazione attiva dei dispositivi medici. Ad esempio, le stecche per la fissazione delle fratture possono ripristinare lo stress da compressione alla temperatura corporea. Queste proprietà risolvono direttamente i problemi clinici, tra cui l'insufficiente rigidità, le complesse procedure operative e la scarsa efficacia a lungo termine dei dispositivi tradizionali.

In prospettiva, con i progressi tecnologici nel campo della SMA biodegradabile (come le leghe di magnesio) e dei dispositivi attivi (come i dispositivi di recupero azionati elettricamente), la SMA è pronta a svolgere un ruolo ancora più rivoluzionario nei dispositivi medici intelligenti, nelle terapie personalizzate e nella chirurgia minimamente invasiva, come ad esempio le impalcature stampate in 3D e personalizzate in base alla struttura anatomica del paziente e gli impianti intelligenti in grado di rispondere in tempo reale ai segnali fisiologici. Questi progressi favoriranno la transizione della medicina dalla "riparazione passiva" alla "regolazione attiva", per arrivare a un trattamento più sicuro, efficiente e personalizzato delle malattie.

Lettura correlata:

Il futuro è adesso-Leghe a memoria di forma

Leghe a memoria di forma Ni-Ti e loro costituenti

Superelasticità e memoria di forma del nitinolo

Come finalizzare le richieste per il Nitinol

Esperimento sul filo di nitinolo a memoria di forma magico di SAM

Le 6 principali applicazioni mediche del nitinolo

Riferimenti

[1] Kinji. Sato, Hideaki. Goto, Nobuhisa. Tomita, IL TRATTAMENTO TERMICO DELLA MEMORIA DI FORMA E LA TEMPERATURA AMBIENTALE PER IL MIGLIORAMENTO DEL LIMITE DI FORMAZIONE SULLA LEGA A MEMORIA DI FORMA A BASE DI TI-NI, Editore/i: W.B. LEE, Advances in Engineering Plasticity and its Applications, Elsevier, 1993, Pagine 1117-1125, ISBN 9780444899910, https://doi.org/10.1016/B978-0-444-89991-0.50153-0.

[2] N.B Morgan, Medical shape memory alloy applications-the market and its products, Materials Science and Engineering: A, Volume 378, Issues 1-2, 2004, Pagine 16-23, ISSN 0921-5093, https://doi.org/10.1016/j.msea.2003.10.326.

[3] Tarniţă D, Tarniţă DN, Bîzdoacă N, Mîndrilă I, Vasilescu M. Properties and medical applications of shape memory alloys. Rom J Morphol Embryol. 2009;50(1):15-21. PMID: 19221641.

[4] Ward B, Parry J. Routine intramedullary screw versus plate fixation of lateral malleolus fractures. Eur J Orthop Surg Traumatol. 2025 May 31;35(1):222. doi: 10.1007/s00590-025-04341-1. PMID: 40448862.

[5] Behrang Tavousi Tehrani, Shervin Shameli-Derakhshan, Hossein Jarrahi, An overview on Active Confinement of Concrete column and piers Using SMAs. Febbraio 2017, https://www.researchgate.net/publication/310505502_An_overview_on_Active_Confinement_of_Concrete_column_and_piers_Using_SMAs
