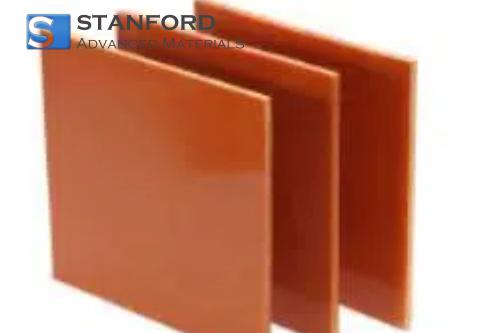

CF6844 3240 Laminato tessuto di vetro epossidico-fenolico

3240 Laminato in tessuto di vetro epossidico-fenolico Descrizione

Il laminato in tessuto di vetro epossifenolico 3240 è realizzato mediante pressatura a caldo di tessuto di vetro E privo di alcali e impregnato di resine epossidiche e fenoliche. Questo pannello composito ha una struttura compatta, con una densità di circa 1,8-2,0 g/cm³ e un'eccellente resistenza all'umidità (assorbimento d'acqua ≤ 0,5%). Presenta un'eccezionale resistenza meccanica, tra cui una resistenza alla flessione perpendicolare al laminato ≥ 340 MPa, una resistenza alla compressione ≥ 350 MPa, una resistenza alla trazione ≥ 200 MPa e prestazioni d'impatto eccezionali (impatto Charpy ≥ 33 kJ/m² per i metodi supportati e ≥ 34 kJ/m² per quelli a sbalzo). La sua resistenza al taglio raggiunge ≥ 30 MPa. Dal punto di vista elettrico, offre un'elevata capacità di isolamento: la rigidità dielettrica perpendicolare al pannello supera i 14,2 kV/mm a 1 mm di spessore in olio a 90 ± 2 °C, con una tensione di rottura parallela superiore a 35 kV nelle stesse condizioni. Il basso fattore di perdita dielettrica (≤ 0,04 a 50 Hz) e l'elevata resistenza all'isolamento (≥ 5×10¹² Ω normalmente, ≥ 5×10¹⁰ Ω dopo un'immersione in acqua di 24 ore) assicurano prestazioni elettriche stabili. Queste caratteristiche si combinano per dare al laminato 3240 un'eccellente resistenza al calore, rigidità e un comportamento dielettrico costante, anche in ambienti umidi o nell'immersione in olio del trasformatore.

Applicazioni del laminato in tessuto di vetro epossidico-fenolico 3240

Resistenza al calore e all'umidità: realizzato con tessuto di vetro E privo di alcali e pressato con resine epossidiche e fenoliche, resiste all'assorbimento dell'umidità e mantiene le prestazioni anche se immerso nell'olio del trasformatore o esposto a condizioni di umidità.

Elevata resistenza meccanica: Offre un'eccellente resistenza alla flessione, alla trazione, alla compressione e al taglio, oltre a un'eccezionale resistenza agli urti, garantendo la durata sotto sforzo.

Eccezionale isolamento elettrico: presenta solide prestazioni dielettriche, con elevate tensioni di rottura perpendicolari e parallele al laminato, oltre a una bassa perdita dielettrica in una gamma di frequenze.

Stabilità termica: Classificato fino a 130°C (Classe B/F), rimane strutturalmente solido ed elettricamente stabile a temperature da moderate a elevate.

Rigidità dimensionale: Offre uno spessore costante, un assorbimento minimo di acqua e un basso ritiro, con conseguente stabilità dimensionale in condizioni diverse.

Imballaggio del laminato in tessuto di vetro epossidico-fenolico 3240

I nostri prodotti sono confezionati in cartoni personalizzati di varie dimensioni in base alle dimensioni del materiale. Gli articoli piccoli sono imballati in modo sicuro in scatole di PP, mentre quelli più grandi sono collocati in casse di legno personalizzate. Garantiamo il rispetto rigoroso della personalizzazione dell'imballaggio e l'uso di materiali di imbottitura appropriati per fornire una protezione ottimale durante il trasporto.

Imballaggio: Cartone, cassa di legno o personalizzato.

Si prega di esaminare i dettagli dell'imballaggio forniti come riferimento.

Processo di produzione

1.Metodo di test

(1)Analisi della composizione chimica - Verificata con tecniche quali GDMS o XRF per garantire la conformità ai requisiti di purezza.

(2)Test delle proprietà meccaniche - Include test di resistenza alla trazione, allo snervamento e all'allungamento per valutare le prestazioni del materiale.

(3)Ispezione dimensionale - Misura lo spessore, la larghezza e la lunghezza per garantire la conformità alle tolleranze specificate.

(4)Ispezione della qualità della superficie - Verifica la presenza di difetti quali graffi, crepe o inclusioni mediante esame visivo e a ultrasuoni.

(5)Prova di durezza - Determina la durezza del materiale per confermare l'uniformità e l'affidabilità meccanica.

Per informazioni dettagliate,consultare le procedure di provaSAM .

3240 Laminato in tessuto di vetro epossidico-fenolico Domande frequenti

Q1. Qual è il principale vantaggio del 3240 rispetto ai laminati epossidici standard?

È la miscela di resine fenoliche, che offre una migliore resistenza al calore (fino a 130°C) ed è più economica dei laminati epossidici puri. È perfetto per i distanziatori delle sbarre o per le parti di trasformatori in cui il costo è importante ma le prestazioni non possono essere compromesse.

Q2. Posso utilizzarlo in quadri elettrici esterni?

Sì, ma sigillando i bordi. Il tessuto di vetro resiste all'umidità, ma i bordi grezzi si gonfiano se non vengono sigillati. Si consiglia di sigillare i bordi con resina epossidica per le installazioni all'esterno.

Q3. Quanto è possibile lavorarlo senza delaminazione?

Con gli utensili in metallo duro si ottengono tolleranze di ±0,15 mm. Evitare velocità di foratura superiori a 15.000 giri/min - la resina fenolica carbonizza se surriscaldata. Usare il refrigerante per le fessure inferiori a 3 mm.

Informazioni correlate

1.Metodi di preparazione comuni

Illaminatovetro-tessutoepossifenolico3240è prodotto impregnando a fondo untessutodi vetro Eprivo dialcalicon una miscela accuratamente formulata di resine epossidiche e fenoliche, polimerizzandolo parzialmente fino a unostatosemisolido(B-staging), quindi stratificando più fogli e applicando calore e pressione precisi in unapressaa caldoper polimerizzare completamente e densificare il composito in unalastrarigida adaltadensitàcon eccezionali proprietà meccaniche, termiche ed elettriche.
