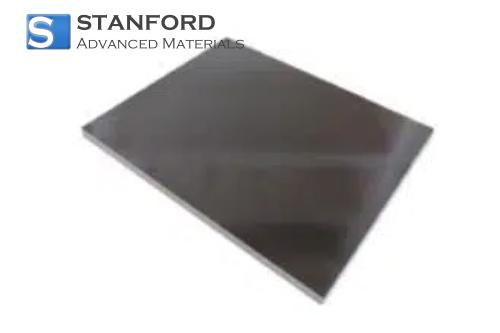

CF6848 3242 Laminato tessuto di vetro epossidico-fenolico

3242 Laminato tessuto di vetro epossidico-fenolico Descrizione

Il laminato in tessuto di vetro epossifenolico 3242 è un composito di grado F ad alte prestazioni, prodotto mediante pressatura a caldo di un tessuto di vetro E privo di alcali, pre-impregnato con una resina epossidica ad alto Tg, a temperature di circa 155 °C. Questo composito offre un'eccezionale robustezza meccanica: la sua resistenza alla trazione è tipicamente superiore a 300 MPa, la resistenza alla flessione supera i 340 MPa e la resistenza all'impatto Charpy raggiunge circa 42 kJ/m². Anche la resistenza alla compressione perpendicolare al laminato rimane elevata, rendendolo adatto ad applicazioni strutturali in macchinari elettrici.

Dal punto di vista elettrico, mantiene un eccellente isolamento anche in condizioni di umidità e in caso di immersione nell'olio del trasformatore. La rigidità dielettrica in olio per trasformatori a 90 °C è superiore a 14 MV/m e la tensione di rottura supera i 35 kV. La resistenza all'isolamento superficiale dopo l'immersione in acqua rimane superiore a 5 × 10^8 Ω e la costante dielettrica rimane bassa (≤ 5,5 a 1 MHz) con un fattore di dissipazione inferiore a 0,04. L'indice di tracciamento comparativo supera in genere i 200, garantendo la resistenza al tracciamento elettrico attraverso la superficie.

Dal punto di vista termico, il laminato 3242 si qualifica per l'isolamento di Classe F, tollerando un uso continuo fino a 155 °C, con una stabilità a lungo termine sotto stress termico. L'assorbimento d'acqua è basso, circa l'1-1,1%, e la sua densità è di circa 1,85 g/cm³, garantendo la stabilità dimensionale.

Questo materiale trova largo impiego in motori, generatori, parti di isolamento di trasformatori e dispositivi ad alta tensione, soprattutto in ambienti umidi o esposti all'olio. La sua combinazione di resistenza meccanica, affidabilità elettrica, resistenza all'umidità e resistenza termica lo rende ideale per i componenti isolanti industriali ed elettrici più esigenti.

3242 Laminato in tessuto di vetro epossidico-fenolico Applicazioni

1. Isolamento elettrico e apparecchiature di potenza: Serve come isolamento affidabile in quadri elettrici ad alta tensione, componenti di trasformatori, parti di generatori e motori e substrati di circuiti stampati, offrendo una resistenza meccanica duratura e prestazioni elettriche stabili anche in condizioni di caldo, umidità o immersione in olio.

2. Parti strutturali e meccaniche di macchinari: Grazie alla sua eccellente resistenza alla trazione, alla flessione e alla compressione, il laminato 3242 viene utilizzato per realizzare boccole, distanziali, ingranaggi e componenti di cuscinetti in macchinari e attrezzature industriali.

3. Componenti aerospaziali e per la difesa: Grazie alla sua natura di composito leggero ma robusto, è una scelta solida per radome, pannelli strutturali e parti isolanti di aerei, satelliti e applicazioni di difesa in cui sono essenziali sia la resistenza che l'affidabilità termica.

4. Attrezzature industriali per ambienti difficili:La classificazione termicadiClasseFe la resistenza all'umidità rendonoquesto materialeadatto a piastre isolate termicamente, pannelli di alloggiamento, dispositivi di prova e altri elementi strutturali nello stampaggio della plastica, nei sistemi elettrici pesanti, nelle apparecchiature di laboratorio e nell'automazione industriale.

Imballaggio del laminato in tessuto di vetro epossidico-fenolico 3242

I nostri prodotti sono confezionati in cartoni personalizzati di varie dimensioni in base alle dimensioni del materiale. I piccoli articoli sono imballati in modo sicuro in scatole di PP, mentre gli articoli più grandi sono collocati in casse di legno personalizzate. Garantiamo il rispetto rigoroso della personalizzazione dell'imballaggio e l'uso di materiali di imbottitura appropriati per fornire una protezione ottimale durante il trasporto.

Imballaggio: Cartone, cassa di legno o personalizzato.

Si prega di esaminare i dettagli dell'imballaggio forniti come riferimento.

Processo di produzione

1.Metodo di test

(1)Analisi della composizione chimica - Verificata con tecniche quali GDMS o XRF per garantire la conformità ai requisiti di purezza.

(2)Test delle proprietà meccaniche - Include test di resistenza alla trazione, allo snervamento e all'allungamento per valutare le prestazioni del materiale.

(3)Ispezione dimensionale - Misura lo spessore, la larghezza e la lunghezza per garantire la conformità alle tolleranze specificate.

(4)Ispezione della qualità della superficie - Verifica la presenza di difetti quali graffi, crepe o inclusioni mediante esame visivo e a ultrasuoni.

(5)Prova di durezza - Determina la durezza del materiale per confermare l'uniformità e l'affidabilità meccanica.

Per informazioni dettagliate,consultare le procedure di provaSAM .

3242 Laminato in tessuto di vetro epossidico-fenolico Domande frequenti

Q1. Che cos'è il laminato in tessuto di vetro epossidico-fenolico 3242?

Si tratta di un materiale composito ad alta resistenza realizzato mediante pressatura a caldo di tessuto di vetro E privo di alcali con resina epossidica ad alto Tg. Questo laminato offre un'eccellente resistenza meccanica e prestazioni elettriche stabili, anche in condizioni di elevata umidità e in presenza di olio per trasformatori.

Q2. Quali sono le sue proprietà principali?

Il laminato 3242 ha un'elevata resistenza alla trazione, alla flessione e alla compressione, che lo rende adatto alle applicazioni strutturali. Mantiene buone proprietà dielettriche sia in condizioni di asciutto che di bagnato, con un elevato indice di tracciamento comparativo, che indica la resistenza al tracciamento elettrico. Dal punto di vista termico, è classificato per l'isolamento di Classe F, in grado di resistere all'uso continuo a temperature fino a 155 °C.

Q3. Dove viene comunemente utilizzato?

Questo laminato è ampiamente utilizzato nelle macchine elettriche, compresi i motori, i trasformatori e i componenti dei quadri elettrici. La sua resistenza all'umidità e all'olio del trasformatore lo rende ideale per applicazioni in ambienti umidi o sommersi.

Informazioni correlate

1.Metodi di preparazione comuni

Il laminato in tessuto di vetro epossidico-fenolico 3242 è prodotto attraverso un processo meticoloso che garantisce un'elevata resistenza meccanica e prestazioni elettriche stabili. La produzione inizia con un tessuto di vetro E privo di alcali, trattato chimicamente per migliorarne le proprietà elettriche. Questo tessuto viene poi impregnato con una resina epossidica resistente alle alte temperature. Gli strati di tessuto impregnato vengono impilati e sottoposti a pressatura a caldo in condizioni di temperatura e pressione controllate, in genere intorno ai 155 °C, per polimerizzare la resina e formare un laminato solido. Il risultato è un materiale composito rigido e termoindurente con eccellente resistenza meccanica, proprietà dielettriche e resistenza all'umidità e all'olio del trasformatore.
