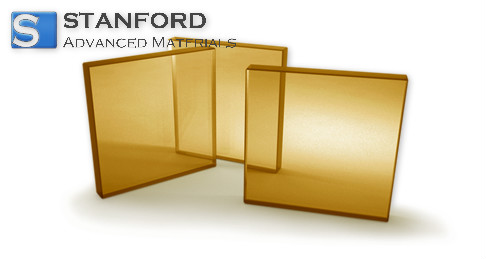

Descrizione dei substrati di cristallo di silicato di bismuto (BSO)
Il cristallo singolo di silicato di bismuto (Bi12SiO20), abbreviato in substrato BSO, è un materiale eccellente con fotoconduttori altamente efficienti con bassa conduttività al buio che consente l'accumulo di grandi cariche spaziali fotoindotte.
Il cristallo BSO è un buon cristallo fotorefrattivo con un'ampia gamma di applicazioni. È un cristallo fotoelettrico/elettro-ottico di colore giallo chiaro e un cristallo fotorefrattivo. Può essere utilizzato nella memoria ottica a lettura elettro-ottica (PROM), nella guida d'onda ottica a film sottile, nella fotorefrazione e nella coniugazione di fase.

Specifiche dei substrati di cristallo di silicato di bismuto (BSO)
Struttura cristallina:
|
Cubica
|
Costante di lattice :
|
a=10,146Å
|
Metodo di crescita :
|
Metodo Czochralski
|
Punto di fusione :
|
930℃
|
Densità :
|
9.2g/cm3
|
Durezza Mohs:
|
4,5 Mohs
|
Costante dielettrica:
|
εS11/ε0 42,7、εT11/ε0 47,5
|
Coefficiente di rigidità elastica ( x1011N/m2) :
|
CE111,33、CE440,25
|
Costanti di deformazione piezoelettrica (C/m2 ) :
|
e14 1.01
|
Attraverso l'intervallo (nm) :
|
470~7500
|
Coefficiente elettro-ottico (x10 -12 M/V)
|
r41 5
|
Indice di rifrazione :
|
2,45 @ 632,8 nm
|
Gradiente dell'indice di rifrazione (x10 -5 /cm) :
|
< 5 @ 632,8nm
|
Otticità (mm -1 ) :
|
sinistra 20° ~ @632,8nm
|
Trasmittanza (%):
|
69 @632,8nm
|
Orientamento del cristallo :
|
<100>, <110>, <001> ±0.5°
|
Dimensioni standard:
|
45x45x0.5mm, 10x10x0.5mm, 25x25x0.5mm
|
Lucidatura:
|
Singolo lato lucidato o entrambi i lati lucidati
|
Applicazioni dei substrati di cristallo di silicato di bismuto (BSO)
- Modulatori di luce spaziale
- Interruttori ottici
- Applicazioni della memoria ottica a lettura Pockels (PROM)
- Guide d'onda ottiche
