Tutto quello che c'è da sapere sulle termocoppie al platino-rodio

Letermocoppie in platino-rodio, dette anche termocoppie in metalli preziosi ad alta temperatura, sono utilizzate come sensori di misurazione della temperatura e sono solitamente impiegate insieme a trasmettitori di temperatura, regolatori e strumenti di visualizzazione per formare un sistema di controllo di processo per misurare o controllare direttamente la temperatura di fluidi, vapore e gas e superfici solide nell'intervallo 0-1800℃ in vari processi produttivi.

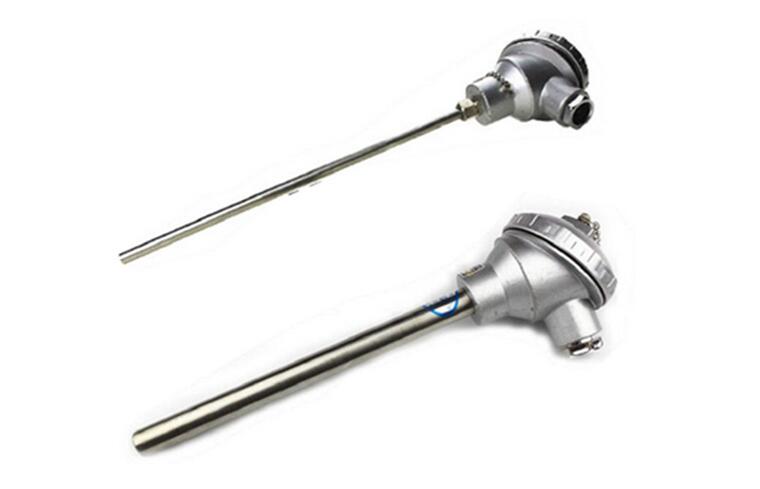

Termocoppie in platino-rodio

Il diametro del filo della termocoppia in platino-rodio è specificato in 0,5 mm e la deviazione consentita è di -0,015 mm. La composizione chimica dell'elettrodo positivo è la lega di platino-rodio, che contiene il 30% di rodio e il 70% di platino, mentre l'elettrodo negativo è anch'esso in lega di platino-rodio con un contenuto di rodio del 6%, per cui è comunemente nota come termocoppia a doppio platino-rodio. La temperatura massima di utilizzo a lungo termine della termocoppia di platino-rodio è di 1600℃, mentre la temperatura massima di utilizzo a breve termine è di 1800℃.

I vantaggi delle termocoppie al platino-rodio

Le termocoppie al platino-rodio presentano i vantaggi della massima precisione, della migliore stabilità, dell'ampio intervallo di temperatura, della lunga durata e del limite di temperatura elevato. Sono adatte per atmosfere ossidanti e inerti e possono essere utilizzate anche nel vuoto per un breve periodo, ma non per atmosfere riducenti o contenenti vapori metallici o non metallici.Un evidente vantaggio della termocoppia di tipo B è che non è necessario un filo di compensazione, poiché il potenziale termoelettrico è inferiore a 3μV nell'intervallo 0~50℃.

Svantaggi delle termocoppie al platino-rodio

Lo svantaggio delle termocoppie platino-rodio è il potenziale termoelettrico. Il tasso di potenziale termoelettrico è piccolo, la sensibilità è bassa, la resistenza meccanica diminuisce alle alte temperature, è molto sensibile all'inquinamento e i materiali in metallo prezioso sono costosi, quindi l'investimento una tantum è elevato.

Il principio di funzionamento delle termocoppie al platino-rodio

Il principio di funzionamento delle termocoppie platino-rodio è che la termocoppia platino-rodio è composta da due conduttori di diversa composizione collegati al circuito e quando la temperatura delle due giunzioni è diversa, nel circuito si genera una corrente termica. Se c'è una differenza di temperatura tra l'estremità di lavoro e l'estremità di riferimento della termocoppia, lo strumento di visualizzazione indicherà il valore di temperatura corrispondente al potenziale termoelettrico generato dalla termocoppia.

La forza termoelettrica della termocoppia di platino-rodio aumenta con la temperatura dell'estremità di misurazione. La sua forza è legata solo al materiale della termocoppia e alla temperatura di entrambe le estremità, ma non alla lunghezza e al diametro dell'elettrodo caldo.

L'aspetto delle varie termocoppie al platino-rodio è spesso diverso a causa delle effettive esigenze in loco, ma le loro strutture di base sono più o meno le stesse, solitamente composte da componenti principali come elettrodi caldi, tubi di protezione con guaina isolante e scatole di giunzione.

Come scegliere le termocoppie al rodio platinato?

Quando la temperatura misurata è normale a 1000~1300℃, si consiglia di utilizzare una termocoppia singola in platino-rodio (platino-rodio 10-platino), mentre quando la temperatura misurata è normale a 1200~1600℃, si consiglia di utilizzare una termocoppia doppia in platino-rodio (platino-rodio 30-platino e rodio 6), in modo da garantire la durata delle termocoppie in platino-rodio nell'intervallo di temperatura utilizzato.

I campi di applicazione delle termocoppie al platino-rodio

Letermocoppie al platino-rodio sono ampiamente utilizzate nella metallurgia delle polveri, nei forni a vuoto, nei forni per la fusione, nei forni per l'acciaio, nei forni industriali a bagno di sale, nei forni per la sinterizzazione e in altre produzioni industriali. Di solito vengono utilizzate insieme a trasmettitori di temperatura, regolatori e strumenti di visualizzazione per formare un sistema di controllo del processo per misurare o controllare direttamente la temperatura in vari processi produttivi.
