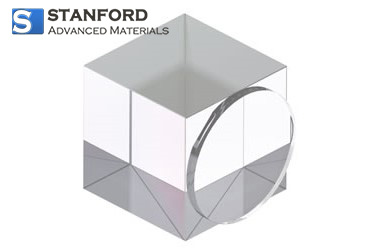

Descrizione dell'isolatore ottico
L'isolatore ottico è una combinazione di un cubo Beamsplitter di polarizzazione (PBS) e di un quarto di piastra d'onda in cristallo di quarzo. La luce incidente viene polarizzata linearmente dal PBS e convertita in polarizzazione circolare dal quarto di piastra d'onda. Se una parte del fascio emergente viene riflessa nell'isolatore, il quarto di piastra d'onda converte il fascio riflesso in un fascio polarizzato linearmente e perpendicolare al fascio in ingresso. Questo fascio viene quindi bloccato dal PBS e non tornerà sul lato di ingresso del sistema.
Specifiche dell'isolatore ottico
Materiale
|
Quarzo+BK7
|
Tolleranza dimensionale (mm)
|
±0.2
|
Rapporto di divisione
|
Rs>99% Rp<5%, TP>95% Ts<1%
|
Isolamento
|
>20dB
|
Deviazione del fascio (arcomin)
|
<3
|
Apertura libera
|
>90%
|
Qualità della superficie
|
60/40
|
Distorsione del fronte d'onda trasmessa
|
<λ/4@633nm
|
Soglia di danno (pulsata)
|
>500mJ/cm² (20ns 20Hz @1064nm)
|
*Per ulteriori informazioni sulle proprietà ottiche e non lineari, contattateci.
Applicazione dell'isolatore ottico
Gliisolatori ottici sono adatti a molteplici applicazioni, tra cui la termografia e il rilevamento termico IR, la termografia IR, gli emettitori e i rivelatori di luce IR, ecc.
Imballaggio dell'isolatore ottico
Il nostro isolatore ottico viene trattato con cura durante lo stoccaggio e il trasporto per preservare la qualità del prodotto nelle sue condizioni originali.
