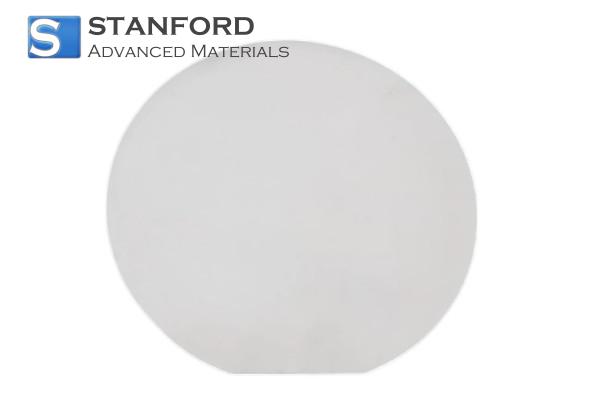

CY3343 Substrato a cristallo singolo di gallato di neodimio

Catalogo no.	CY3343
Materiale	Gallato di neodimio
Densità	7,57 g/cm3

Ilsubstrato di cristallo singolo di gallato di neodimio è utilizzato principalmente per la crescita di film sottili epitassiali di superconduttori ad alta temperatura (YBCO) e materiali magnetici. Stanford Advanced Materials (SAM) ha una ricca esperienza nella produzione e nella fornitura di substrati di cristallo di alta qualità.

Prodotti correlati: Substrati di cristallo di fluoruro di litio (LiF), Substrati di cristallo di tantalato di potassio (KTaO3), Substrati di cristallo LSAT

Richiesta

Descrizione

Specificazione

ULTIMO RACCOMANDATO

GA2171 Wafer di arseniuro di gallio (GaAs)

NR2172 Wafer di nitruro di gallio

Wafer in zaffiro CY2173

Wafer di silicio CY2174

CY2175 Wafer di carburo di silicio

GA2268 Wafer di gallio e antimonio (GaSb)

GA2269 Wafer di fosfuro di gallio (GaP)

IN2270 Wafer di antimoniuro di indio

IN2271 Wafer di arseniuro di indio

Richiedi un preventivo

Inviaci una richiesta ora per scoprire ulteriori informazioni e gli ultimi prezzi, grazie!

* Il suo nome

* La sua email

* Nome del prodotto

* Il vostro telefono

* Paese

Italia

Commenti

Allegare i disegni:

Lasciare i file qui o

Formati di file accettati PDF, png, jpg, jpeg; se si caricano più file contemporaneamente, ogni file deve essere inferiore a 2 MB.

* Codice di controllo

Metodo di crescita	Czochralski
Struttura del cristallo	Orthogonal (a=5.53Å，b=5.50Å，c=7.71Å)
Densità	7,^57g/cm3
Orientamento del cristallo	<001>、<110>、<100>±0,5°, o direzione speciale
Dimensione	15×15×0.5mm, 10×10×0.5mm 10×5×0.5mm, 5×5×0.5mm
Lucidatura	lucidatura su un solo lato pr su due lati
Rugosità della superficie	≤5Å
Confezione	Sacchetti ultra-puliti di classe 100, scatole per wafer a chip singolo o multi-chip

Metodo di crescita	Czochralski
Struttura cristallina	Orthogonal (a=5.53Å，b=5.50Å，c=7.71Å)
Densità	7,^57g/cm3
Orientamento del cristallo	<001>、<110>、<100>±0,5°, o direzione speciale
Dimensione	15×15×0.5mm, 10×10×0.5mm 10×5×0.5mm, 5×5×0.5mm
Lucidatura	lucidatura su un solo lato pr double-sided
Rugosità della superficie	≤5Å
Confezione	Sacchetti ultra-puliti di classe 100, scatole per wafer a chip singolo o multi-chip
