Descrizione degli elementi riscaldanti in disiliciuro di molibdeno di tipo W

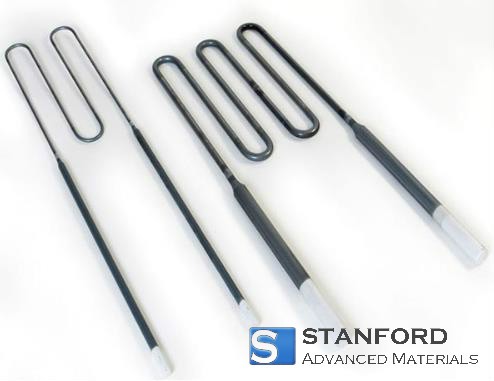

Gli elementi riscaldanti in disiliciuro di molibdeno di tipo W sono noti per la loro longevità e affidabilità ad alta temperatura. La barra riscaldante di tipo W è generalmente posizionata orizzontalmente. Grazie all'estremità che genera più calore, la sua efficienza di riscaldamento è più elevata e conveniente rispetto ad altri elementi riscaldanti. Questo elemento riscaldante è composto da 2 estremità fredde (Lu), 3 o più zone calde a forma di U (Le). In genere, Lu ha un diametro doppio rispetto a Le.
Gli elementi riscaldanti MoSi2 sono prodotti mediante metallurgia delle polveri. Sono costituiti da disiliciuro di molibdeno e additivi per prevenire la ricristallizzazione. Poiché il MoSi2 è completamente stabile a 1800ºC (3270 °F), ha prestazioni di temperatura più elevate rispetto ad altri tipi di elementi riscaldanti. La resistenza dell'elemento MoSi2 all'ossidazione risiede nella formazione di uno strato protettivo impermeabile simile al quarzo o al vetro, che si riformerà al momento del riscaldamento se viene danneggiato durante il funzionamento.
I dispositivi MoSi2 hanno una bassa resistività e caratteristiche positive di resistenza-temperatura. Rispetto agli elementi riscaldanti metallici, possono essere utilizzati con carichi di watt molto elevati. Grazie alla resistenza all'ossidazione ad alta temperatura, i resistori MoSi2 rimangono a temperatura costante per tutta la loro vita utile. Anche in serie, i componenti nuovi e quelli vecchi possono essere utilizzati contemporaneamente nello stesso forno.

Specifiche delle barre riscaldanti in disiliciuro di molibdeno di tipo W

Diametro zona calda/fine fredda: 3/6, 4/9, 5/10, 6/12, 7/14, 9/18 o 12/24
A: distanza centrale tra le gambe
Lu: lunghezza dell'estremità fredda
Le: lunghezza zona calda
DIMENSIONI DISPONIBILI
|
Dimensioni
|
Caldo
|
Freddo
|
Standard
|
Zona
|
Fine
|
"A"
|
Le Ø
|
Lu Ø
|
Distanza
|
|
mm
|
in
|
mm
|
in
|
mm
|
in
|
3/6
|
3
|
0.12
|
6
|
0.24
|
25
|
0.98
|
4/8
|
4
|
0.16
|
9
|
0.35
|
25
|
0.98
|
6/12
|
6
|
0.24
|
12
|
0.47
|
50
|
1.97
|
9/18
|
9
|
0.35
|
18
|
0.71
|
60
|
2.36
|
12/24
|
12
|
0.47
|
24
|
0.94
|
80
|
3.15
|
Tutti i diametri sono disponibili nei seguenti gradi:
|
MU1766 -1700 - temperatura massima dell'elemento 1700ºC (3090ºF)
|
MU1766 -1800 - temperatura massima dell'elemento 1800ºC (3270ºF)
|
Applicazione delle barre riscaldanti al disiliciuro di molibdeno di tipo W
Le barre riscaldanti in disiliciuro di molibdeno di tipo W possono essere utilizzate per temperature fino a 1800 °C, in forni elettrici utilizzati in laboratorio e in ambienti produttivi nella produzione di vetro, acciaio, elettronica, ceramica e nel trattamento termico dei materiali.
