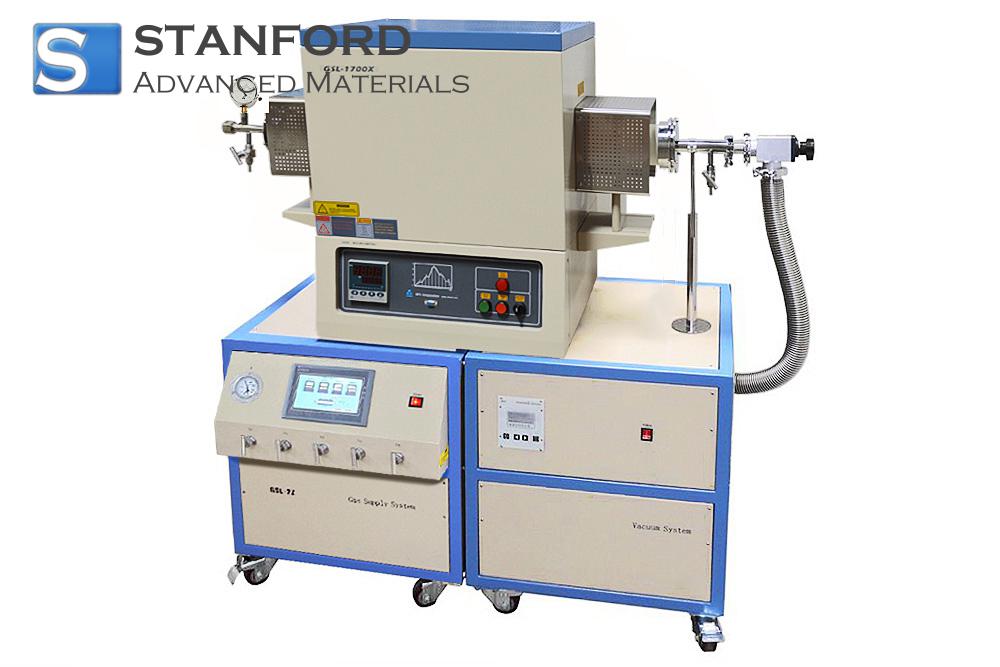

Forno (Fuori Produzione) tubolare MF5935 1700C con sistema ad alto vuoto e miscelatore di gas MFC GSL-1700X-4-HVC-LD

Struttura del forno

• Involucro in acciaio a doppio strato con raffreddamento ad aria: Garantisce un solido isolamento e l'integrità strutturale, assicurando un funzionamento sicuro.
• Doppie ventole di raffreddamento: mantengono la temperatura dell'involucro al di sotto dei 55°C, migliorando l'affidabilità e la longevità.
• Camera refrattaria in allumina di elevata purezza: Assicura stabilità termica e resistenza alle alte temperature, ideale per le applicazioni più impegnative.
• Carrello mobile con quattro ruote: Facilita la mobilità e il posizionamento all'interno dell'area di lavoro, aumentando la flessibilità.
• Sistema di miscelazione di gas e vuoto pronto all'uso: Include flangia per il vuoto, manometro, valvole, tubi e una pompa per alto vuoto per una configurazione e un funzionamento immediati, garantendo convenienza ed efficienza.

Tubo di lavorazione

Materiale: Allumina di elevata purezza

Il forno include un tubo di lavorazione in allumina da 60 mm di diametro esterno (EQ-TA-60D-M1000).
Il forno può anche essere personalizzato per adattarsi al tubo di allumina di lavorazione da 50 o 80 mm con un costo aggiuntivo; contattateci per ulteriori informazioni.

Elementi di riscaldamento

8 pezzi elemento riscaldante MoSi2 a 1800°C

Alimentazione

AC 208-240V monofase, 50/60Hz

6KW

Temperatura di lavoro

• Temp. max. Temperatura: 1650℃ (1 ora); 1600℃ (continua)
• Velocità di riscaldamento: ≤5℃/min
• Precisione della temperatura: ±1,0℃

Lunghezzadella zona di riscaldamento

Lunghezza della zona di riscaldamento: 457 mm (18")

Lunghezza zona a temperatura costante: 150 mm (6") (+/-1°C)

Controllo della temperatura Controllo della temperatura

• Controllo automatico PID tramite limitazione della corrente che spara l'angolo di fase alla resistenza con 30 segmenti programmabili.
• Precisione della temperatura: ±1°C
• Termocoppia: Tipo B incorporata all'interno del forno
• Porta di comunicazione RS485.

Tenuta del vuoto

Una coppia di flange per il vuoto in acciaio inox con:
- un vuotometro meccanico
- due valvole a spillo
- un connettore KF-25 e un adattatore da KF-25 a KF-40 per la stazione di alto vuoto.
- un connettore per tubo Swagelok da 1/4"

Dimensioni

550 x 380 x 520 mm

Potenza

100~110W

Tensione nominale

AC 208-240V monofase, 50/60Hz

Dimensioni

600 (L) x 600 (W) x 700 (H), mm

Struttura

Dimensioni carrello mobile: 600 (L) x 600 (L) x 700 (H), mm

Carico massimo: 600 (L) x 600 (W) x 700 (H), mm Carico: 600 libbre sulla parte superiore

Pannello di controllo della pompa molecolare: LCD digitale

Interno: pompa a vuoto

Pannello di controllo

Funzionamento con un solo pulsante: la pompa a membrana e la turbopompa si avviano dopo aver premuto il pulsante "start".

Velocità di rotazione controllata dal sistema - il controller controllerà la velocità di rotazione della turbina su e giù in base al livello di vuoto e alla velocità di fuoriuscita della camera di reazione.

Autoprotezione - il sistema protegge la pompa dai danni causati dal surriscaldamento e dalla sovracorrente se il tasso di perdita della camera di reazione è troppo alto per raggiungere un vuoto elevato.

Schermo LCD - l'interfaccia di controllo dei parametri a doppia riga facilita la gestione del lavoro.

Portata in volume

Azoto N2 33 L/s
Elio He 39 L/s (2340L/minuto)
Idrogeno H2 32 L/s

Campo di lavoro

Da 1000 mbar a <1E-7 mbar

Pressione finale

<1E-8 mbar (senza perdite)

Struttura

Valvola in acciaio inox 316
Serbatoio di miscelazione del gas: Φ80X120mm
600 mm (L) x 745 mm (L) x 700 mm (H)
Pannello di controllo touch screen a colori da 6" per facilitare l'impostazione dei parametri.
Controllo touchscreen e PC remoto commutabile.

La gamma di controllo della portata e un certo numero di percorsi del gas sono disponibili per la personalizzazione. Contattateci per informazioni dettagliate.

Potenza

23W per canale

Tensione nominale

AC 220V/50Hz Monofase

Note sull'applicazione

Le pressioni sotto vuoto possono essere utilizzate in sicurezza solo fino a 1500°C per i tubi di allumina.

I forni a tubi con tubi in allumina sono progettati per l'uso sotto vuoto e a bassa pressione < 0,12 MPa (pressione assoluta).

Garanzia

Garanzia limitata di un anno (le parti di consumo, come i tubi di lavorazione, gli o-ring e gli elementi riscaldanti, non sono coperti dalla garanzia; si prega di ordinare le parti di ricambio ai prodotti correlati indicati di seguito).

Conformità

• Certificazione CE
• La certificazione NRTL (UL61010) o CSA è disponibile a un costo aggiuntivo.

Dimensioni di spedizione

Due casse in un pallet di plastica: 45x45x35/caso

Avvertenze

• I forni tubolari con tubi in allumina sono progettati per l'uso sotto vuoto e a bassa pressione < 0,02 MPa/ 3 PSI
• Attenzione: Per un funzionamento sicuro, è necessario installare un regolatore di pressione a due stadi sulla bombola del gas per limitare la pressione a meno di 3 PSI.
• Non riscaldare mai il forno quando la valvola di rilascio del gas è chiusa e nella camera del forno esiste una condizione di pressione positiva. Il manometro deve essere utilizzato per monitorare attentamente le condizioni della camera in ogni momento durante il processo di riscaldamento; aprire immediatamente la valvola di rilascio del gas quando la pressione della camera supera i 3 PSI per evitare danni imprevedibili.
• La portata dei gas deve essere limitata a < 200 SCCM (o 200 ml/min).
• Le pressioni del vuoto possono essere utilizzate in sicurezza solo fino a 1500°C.
