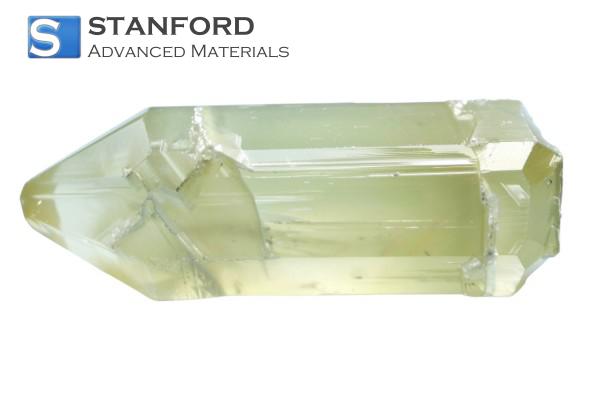

Descrizione del cristallo di fluoruro di ittrio e litio drogato di tulio
I laser Tm3+ a due micron sono interessanti per molte applicazioni nei settori scientifico, della difesa e medico. Il tulio sostituisce facilmente molti cristalli adatti ai sistemi laser ad alta potenza media e presenta una banda di assorbimento a ~0,8 μm che consente l'eccitazione con diodi laser ad alta potenza disponibili in commercio. I cristalli di ittrio-fluoruro di litio drogati con tulio hanno un basso indice di rifrazione non lineare e una costante ottica termica, che sono molto adatti per l'applicazione nei campi della ricerca scientifica, della produzione, dell'istruzione e in altri campi optoelettronici. Il cristallo è un cristallo monoassiale negativo con un coefficiente di temperatura dell'indice di rifrazione negativo, in grado di compensare alcune distorsioni termiche e quindi di produrre un fascio di alta qualità. La lunghezza d'onda di pompaggio è di 792 nm e il laser polarizzato linearmente con una lunghezza d'onda di 1900 nm emette luce in direzione dell'asse a. La luce in uscita dall'asse c è polarizzata in modo non lineare. L'uscita laser ad alta potenza può essere ottenuta selezionando le dimensioni del cristallo e la concentrazione di drogaggio adeguate.
Vantaggi del Tm: YLF:
- Basso indice di rifrazione non lineare
- Bassa costante termo-ottica
- Bassa perdita di polarizzazione
- Lunga vita di fluorescenza del livello energetico superiore
- Piccolo effetto di up-conversion
- Nessuna perdita di assorbimento degli ioni sensibilizzati
Specifiche del cristallo di fluoruro di ittrio e litio drogato con tulio
|
Specifiche del materiale
|
|
Tolleranza di concentrazione (atm%)
|
2-4 a. %
|
|
Costanti di Lattice
|
4~5
|
|
Orientamento
|
a-cut, sono disponibili anche altri orientamenti
|
|
Parallelismo
|
<10"
|
|
Perpendicolarità
|
<5"
|
|
Qualità della superficie
|
10-5 graffi e scavi
|
|
Distorsione del fronte d'onda
|
λ/8 @ 633nm
|
|
Planarità della superficie
|
λ/10 @ 633nm
|
|
Apertura libera
|
0.95
|
|
Tolleranza sulla lunghezza
|
±0,1 mm
|
|
Tolleranza sulle dimensioni della faccia
|
+0/-0,1 mm
|
|
Smussi di protezione
|
<0,1 mm a 45˚
|
|
Soglia di danno
|
oltre 15J/cm2 TEM00, 10ns, 10Hz
|
|
Proprietà ottiche e spettrali
|
|
Transizione laser
|
3F4→3H6
|
|
Lunghezza d'onda laser
|
π:1880 nm; σ:1908 nm
|
|
Sezione trasversale di assorbimento al picco
|
0,55×10-20 cm2
|
|
Larghezza di banda di assorbimento al picco di lunghezza d'onda
|
16 nm
|
|
Lunghezza d'onda del picco di assorbimento
|
792 nm
|
|
Durata del livello energetico del tulio 3F4
|
16 ms
|
|
Efficienza quantica
|
2
|
|
Indice non lineare n2
|
0.6 x 10-13
|
|
Qualità ottica
|
< 0.3 x 10-5
|
|
Indice di rifrazione @1064 nm
|
no=1,448, ne=1,470
|
|
Soglia di danno indotta dal laser
|
>10 J/cm2@1900 nm, 10 ns
|
|
Rivestimenti
|
R<0,5% @792 nm + R<0,15% @1800-1960 nm su entrambi i lati; sono disponibili anche rivestimenti personalizzati.
|
Applicazioni del cristallo di ittrio-fluoruro di litio drogato con tulio
- Diagnosi e trattamento medico
- Radar laser
- Rilevamento laser
- Contromisura elettro-ottica
- Telerilevamento laser
- Imaging laser
- Elaborazione del segnale ottico
- Elaborazione dei materiali
