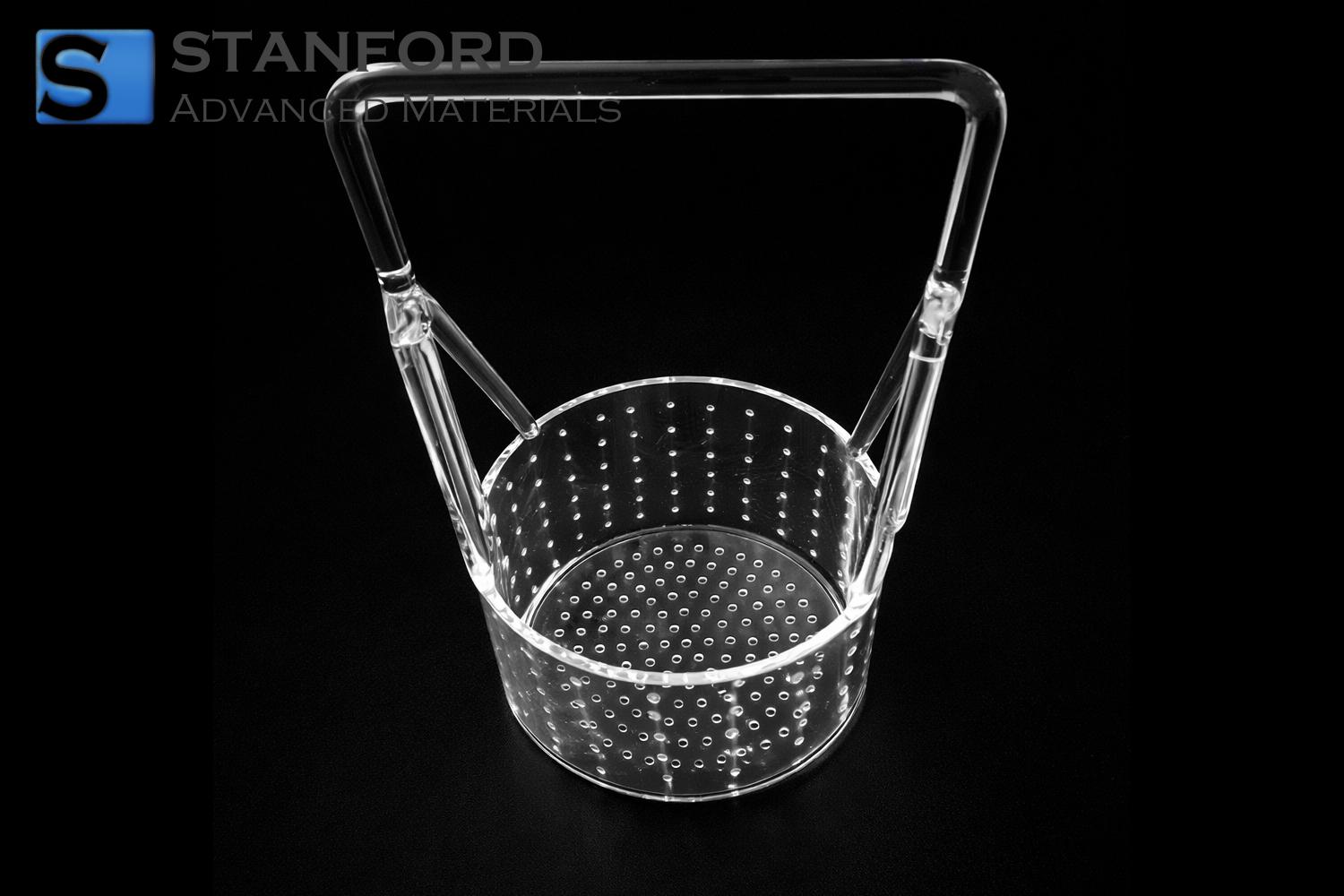

SI11491 Serbatoio di pulizia in quarzo fuso con cestello per wafer

Catalogo no. SI11491
Materiale Quarzo fuso
Forma Cestino

Il serbatoio di pulizia in quarzo fuso con cestello per wafer è un apparecchio di pulizia costruito in quarzo fuso di elevata purezza che riduce al minimo la reattività chimica durante la lavorazione dei wafer. La Stanford Advanced Materials (SAM) ha progettato il prodotto utilizzando metodi analitici come la diffrazione di raggi X e test di shock termico per verificare l'integrità strutturale. Il progetto integra un cestello per wafer lavorato con precisione, facilitando le procedure di pulizia controllata nelle applicazioni dei semiconduttori e rispettando i rigorosi protocolli di controllo della qualità.

Richiesta
Aggiungi al confronto
Descrizione
Specificazione
Recensioni

FAQ

In che modo le proprietà intrinseche del quarzo fuso sono utili per le applicazioni di pulizia dei wafer?

Il quarzo fuso presenta una bassa reattività chimica e una minima dispersione di particelle, fondamentali per preservare l'integrità dei wafer durante i delicati cicli di pulizia. La sua natura inerte garantisce che gli agenti detergenti non interagiscano negativamente con il materiale, riducendo i rischi di contaminazione.

Quali considerazioni operative sono importanti per il serbatoio di pulizia durante la lavorazione dei semiconduttori?

Gli operatori devono tenere conto delle variazioni termiche e della compatibilità dei prodotti chimici per la pulizia, poiché il quarzo fuso risponde in modo prevedibile in condizioni di temperatura controllata. Assicurando variazioni di temperatura graduali, si evitano gli shock termici e si mantiene l'integrità dell'apparecchiatura.

Questo serbatoio di pulizia può essere integrato nei sistemi di produzione automatizzati di semiconduttori?

Sì, il suo design incorpora un cestello per wafer che si allinea ai sistemi di lavorazione standard. La geometria e la selezione dei materiali facilitano l'integrazione, riducendo la manipolazione manuale e promuovendo la coerenza del processo.
