Granato di ittrio e alluminio (YAG): Materiale chiave per laser e applicazioni fluorescenti

1 Introduzione

Il granato di ittrio e alluminio (YAG), con formula chimica Y₃Al₅O₁₂, è un materiale cristallino sintetico noto per le sue eccezionali proprietà fisico-chimiche, tra cui l'elevato punto di fusione (1950°C), la superiore conducibilità termica (10-14 W/m-K) e la notevole trasparenza ottica nelle lunghezze d'onda dall'ultravioletto al medio infrarosso (0,25-5,0 μm). Come cristallo cubico a struttura granata, l'YAG presenta un comportamento ottico isotropo, un indice di rifrazione stabile (n=1,823 @589 nm) e un'eccellente durezza meccanica (durezza Vickers 13-15 GPa), che lo rendono un materiale fondamentale per le applicazioni tecnologiche avanzate.

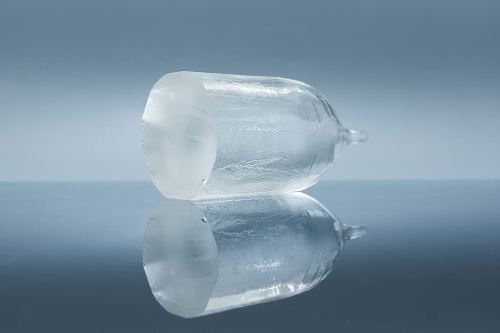

Fig. 1 Cristallo di granato di ittrio e alluminio (YAG)

La versatilità dello YAG deriva dalla sua capacità di ospitare ioni di terre rare (ad esempio, Nd³⁺, Ce³⁺, Er³⁺) attraverso il drogaggio, che ne personalizza le funzionalità ottiche, termiche ed elettroniche. Ad esempio, lo YAG drogato con Nd³⁺ (Nd: YAG) è la spina dorsale dei laser a stato solido ad alta potenza, che consentono lavorazioni industriali di precisione e procedure mediche minimamente invasive. Nel frattempo, lo YAG drogato con Ce³⁺ (Ce: YAG) ha rivoluzionato la tecnologia dei LED bianchi convertendo la luce blu in emissioni gialle ad ampio spettro, raggiungendo efficienze quantiche superiori al 90%. Oltre alla fotonica, la stabilità termica e il basso coefficiente di espansione termica dello YAG (6,9×10-⁶/°C) sono alla base del suo ruolo in ambienti estremi, come il monitoraggio dei reattori nucleari e l'esplorazione delle profondità marine.

I recenti progressi nella produzione di YAG - dai cristalli singoli cresciuti a Czochralski alle ceramiche trasparenti trattate con HIP - ne hanno ampliato l'applicabilità in tutte le discipline. Tuttavia, persistono sfide come gli alti costi di produzione e i limiti di uniformità ottica. Questo articolo esplora sistematicamente le caratteristiche principali dello YAG, le strategie di drogaggio e le applicazioni multidisciplinari, affrontando gli attuali ostacoli e le innovazioni future che potrebbero sbloccare il suo pieno potenziale nelle tecnologie quantistiche, nelle energie rinnovabili e oltre.

2 Breve introduzione allo YAG

Il granato di ittrio e alluminio, o YAG, è un materiale cristallino sintetizzato dall'ossido di alluminio con la formula chimica _Y3Al5O12, il cui peso molecolare è 593,7 g/mol. Questo cristallo ha una struttura cristallina cubica e presenta notevoli proprietà di durezza, tra 8 e 8,5. Ha un punto di fusione di ben 1950°C, una densità di 4,55 g/cm³, una buona stabilità termica, una conducibilità termica di circa 0,14 W/cm-Kelvin e un coefficiente di diffusione termica di 0,050 cm²/sec. Ha un coefficiente di espansione di 6,9 x 10^-6/°C, un indice di rifrazione di 1,823 e una costante dielettrica dell'11,7%. Lo YAG puro è incolore e, se drogato con neodimio, presenta una caratteristica spettrale rosa-viola, con un assorbimento della luce dello 0,2% per centimetro.

Dal punto di vista chimico, lo YAG è insolubile in acido solforico (_H2SO4), acido nitrico (_HNO3) e nei comuni acidi forti come l'acido fluoridrico (HF). Tuttavia, a temperature elevate, è solubile in acido fosforico (_H3PO4) oltre i 250°C e in miscele di ossido di piombo e fluoruro di piombo (_PbO-PbF2) oltre i 556°C. Lo YAG presenta un modulo di elasticità di 33,32 x10¹¹ dynes/cm² per il C11, 11,07 x10¹¹ dynes/cm² per il C12, 11,05 x10¹¹ dynes/cm² per il C14, mentre il modulo di elasticità del bulk era di 18,5 ×10¹¹ dynes/cm². I rapporti di Poisson sono compresi nell'intervallo 0,25-0,27, a testimonianza delle buone proprietà meccaniche.

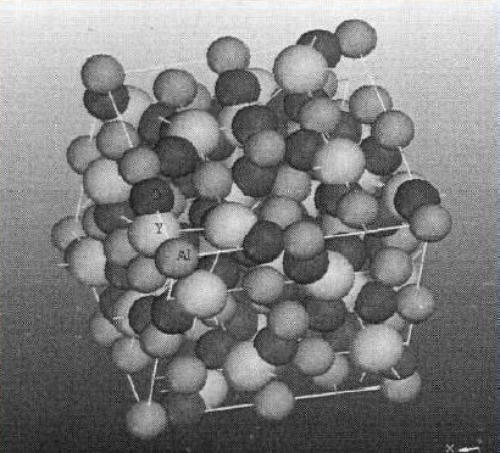

Fig. 2 Modello di struttura cristallina dello YAG

Come materiale funzionale ad alte prestazioni, lo YAG (Yttrium Aluminum Garnet), con le sue proprietà fisico-chimiche uniche - come l'alta conducibilità termica, l'eccellente trasparenza ottica e la stabilità chimica - e la sua drogabilità flessibile, ha dimostrato un valore strategico insostituibile in campi ad alta tecnologia come l'optoelettronica, l'assistenza medica e la produzione industriale. Grazie al drogaggio di ioni di terre rare (ad esempio, Nd³⁺, Ce³⁺), le loro funzioni possono essere regolate con precisione e possono essere utilizzate come mezzo centrale di laser ad alta potenza per guidare lavorazioni di precisione e trattamenti medici minimamente invasivi, nonché sotto forma di materiali fluorescenti e componenti resistenti alle alte temperature per favorire lo sviluppo di nuove fonti di energia e il rilevamento di ambienti estremi. I progressi nella tecnologia di preparazione dei materiali, insieme alle crescenti applicazioni interdisciplinari, hanno permesso allo YAG di superare continuamente i confini tradizionali. Di conseguenza, è diventato un catalizzatore cruciale per promuovere la scienza e la tecnologia moderne, dalla ricerca di base all'aggiornamento industriale.

3 Caratteristiche principali dello YAG

3.1 Proprietà ottiche dello YAG

Lo YAG è un cristallo ottico ad alte prestazioni con eccellenti proprietà ottiche grazie alla sua struttura unica e al drogaggio regolabile. I cristalli YAG presentano un'ampia finestra di trasmittanza nelle bande di lunghezza d'onda dall'ultravioletto al medio infrarosso (0,25-5,0 μm) e una bassa perdita di trasmissione nelle regioni del vicino infrarosso (1,06 μm) e del medio infrarosso (2,94 μm) che li rende un mezzo ideale per la tecnologia laser. La bassa perdita di trasmissione nelle regioni del vicino infrarosso (1,06 μm) e del medio infrarosso (2,94 μm) rende i cristalli YAG un mezzo ideale per la tecnologia laser. La struttura isotropa del sistema cristallino cubico gli conferisce un indice di rifrazione stabile (n=1,82 @589 nm) e caratteristiche di bassa dispersione, mentre l'omogeneità ottica può essere ulteriormente ottimizzata mediante processi avanzati di crescita di cristalli singoli o di sinterizzazione di ceramiche trasparenti per mantenere la perdita di dispersione al di sotto dello 0,1%/cm. In termini di prestazioni laser, il drogaggio con ioni di terre rare estende in modo significativo il suo potenziale di funzionalizzazione: Lo YAG drogato con Nd³⁺ (Nd: YAG) è diventato il mezzo di guadagno principale per i laser a stato solido ad alta potenza, con un forte picco di emissione a 1064 nm e un'efficienza quantica fino al 70%, mentre lo YAG drogato con Er³⁺ (Er: YAG) utilizza la lunghezza d'onda di 2940 nm e l'elevata corrispondenza del picco di assorbimento delle molecole d'acqua, mostrando vantaggi unici nell'ablazione precisa dei tessuti biologici. Inoltre, lo YAG drogato con Ce³⁺ (Ce: YAG) emette luce gialla ad ampio spettro (picco di 550 nm) sotto l'eccitazione della luce blu con un'efficienza quantica superiore al 90%, che lo rende un componente chiave dei materiali di conversione della fluorescenza dei LED bianchi; le sue proprietà resistenti alle alte temperature (>150°C) e ai raggi UV garantiscono inoltre la stabilità a lungo termine dei dispositivi di illuminazione.

Anche le prestazioni dell'YAG contro i danni da laser sono eccezionali. La soglia di danno del materiale a cristallo singolo con lunghezza d'onda di 1064 nm e larghezza di impulso di 10 ns è di 15-20 J/cm², molto più alta di quella dello zaffiro e del quarzo fuso, mentre le ceramiche trasparenti possono avvicinarsi al livello del cristallo singolo grazie all'ingegneria dei confini dei grani, il che offre maggiori possibilità per la progettazione di componenti ottici di laser ad alta potenza. Tuttavia, il coefficiente termo-ottico dello YAG (dn/dT=7,3×10^-8 K^-1) porta a un effetto di lentezza termica quando viene pompato ad alta potenza, e le aberrazioni termiche devono essere soppresse attraverso l'ottimizzazione del raffreddamento o il drogaggio di Cr⁴⁺, tecniche di modulazione Q passive. L'effetto della temperatura sulle prestazioni di fluorescenza non deve essere ignorato; ad esempio, l'intensità di fluorescenza del Ce: YAG diminuisce di circa il 30% al di sopra dei 200°C, ma la stabilità termica può essere notevolmente migliorata con la sostituzione degli elementi (ad esempio, Lu³⁺ sostituisce parzialmente Y³⁺). Nel campo dell'ottica non lineare, lo YAG può realizzare l'effetto di auto-doppiaggio (1064 nm→532 nm) co-dopando Nd³⁺ e MgO, semplificando la struttura del sistema laser; allo stesso tempo, la sua trasmittanza di oltre il 95% è ancora mantenuta dopo l'irradiazione con radiazioni γ (dose di 100 kGy), il che evidenzia la sua applicabilità nell'ambiente delle radiazioni nucleari. Queste proprietà ottiche complete fanno sì che lo YAG non solo diventi il materiale principale per la tecnologia laser, la conversione della fluorescenza e il rilevamento optoelettronico, ma continui anche a liberare potenzialità innovative in campi di frontiera come il rilevamento di ambienti estremi e i dispositivi di comunicazione ad alta frequenza, promuovendo lo sviluppo a balzo della tecnologia optoelettronica dalla ricerca di base all'applicazione industriale.

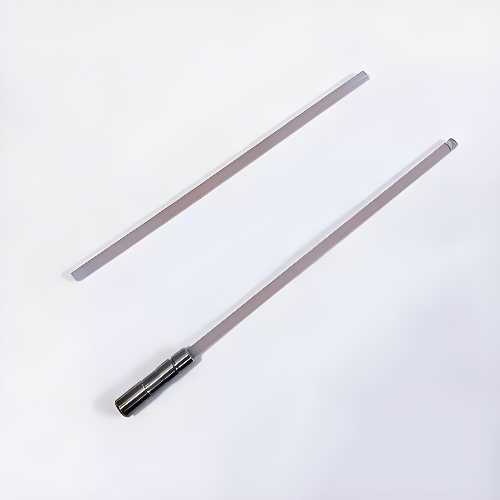

Fig. 3 Barre di cristallo del laser YAG

3.2 Proprietà termiche dello YAG

Le proprietà termiche dello YAG sono fondamentali per il suo utilizzo nei laser ad alta potenza, nelle finestre ad alta temperatura e nei dispositivi progettati per ambienti estremi. Le sue caratteristiche termiche chiave includono un'elevata conduttività termica, un'eccellente stabilità termica e un basso coefficiente di espansione termica. Essendo una ceramica di ossido del sistema cristallino cubico, la conducibilità termica dello YAG può raggiungere i ^10-14 W/(m-K) a temperatura ambiente, un valore significativamente superiore a quello della maggior parte dei materiali ossidati (ad esempio, 1,4 W/(m-K) per il vetro di quarzo). Questa caratteristica deriva dalla sua struttura cristallina compatta e dall'elevata efficienza di propagazione dei foni, che possono disperdere efficacemente l'accumulo di calore localizzato e quindi inibire la deformazione termotropica in caso di pompaggio laser ad alta potenza o in ambienti ad alta temperatura. Questa proprietà è dovuta alla sua struttura cristallina compatta e all'elevata efficienza di propagazione dei fononi, che possono disperdere efficacemente l'accumulo di calore localizzato e quindi inibire la deformazione termica in caso di pompaggio laser ad alta potenza o ad alta temperatura. Allo stesso tempo, lo YAG ha un elevato punto di fusione di 1970°C e difficilmente subisce una transizione di fase o una decomposizione al di sotto dei 1600°C, il che lo rende eccellente per la resistenza alle alte temperature in scenari quali l'osservazione di metalli fusi ad alta temperatura e il monitoraggio dei reattori nucleari. Inoltre, il coefficiente di espansione termica dello YAG (^{~8×10-8 K-1}) rimane lineare in un ampio intervallo di temperature (25-1000°C), fornendo prestazioni superiori rispetto a molti metalli o leghe (ad esempio, l'acciaio inossidabile ^{16×10-6 K-1} ) con una stabilità dimensionale superiore rispetto a molti metalli o leghe (ad esempio, l'acciaio inossidabile ^{16×10-6 K-1}). Questa proprietà non solo riduce il rischio di cricche dovute alle sollecitazioni dei cicli termici, ma consente anche una buona corrispondenza termica con i semiconduttori o i substrati metallici, ad esempio evitando problemi di stripping interfacciale dovuti alla mancata corrispondenza termica quando viene utilizzato come strato di supporto dell'elettrolita nelle celle a combustibile a ossidi solidi (SOFC).

Anche la resistenza agli shock termici dello YAG è eccezionale e il suo parametro di resistenza agli shock termici raggiunge i 200-300 W/m (σ è la resistenza alla trazione, ν è il rapporto di Poisson, α è il coefficiente di espansione termica ed E è il modulo di elasticità), il che, grazie all'effetto sinergico della bassa espansione termica e dell'elevata resistenza, consente di ottenere una buona corrispondenza termica in ambienti con rapidi aumenti e abbassamenti di temperatura (ad esempio, riscaldamento a impulsi laser o sondaggio di sfiati idrotermali in profondità) e di mantenere l'integrità strutturale. Tuttavia, il coefficiente termo-ottico dello YAG (dn/dT = 7,3 × 10^-6 K^-1) porta a una distribuzione non uniforme dell'indice di rifrazione sul gradiente di temperatura, che provoca un effetto di lentezza termica nei laser ad alta potenza sotto forma di aberrazioni del fronte d'onda del fascio e derive del punto focale. Per questo motivo, l'ingegneria spesso ottimizza la struttura di raffreddamento (ad esempio, il design del raffreddamento a liquido a microcanali) o la modifica del drogaggio (ad esempio, l'introduzione di Cr⁴⁺ per formare un assorbitore saturabile) per bilanciare la distribuzione del carico termico e ridurre l'interferenza dell'effetto termico sulle prestazioni ottiche. Vale la pena notare che la conduttività termica delle ceramiche trasparenti YAG preparate con la tecnologia di sinterizzazione delle nanopolveri è leggermente inferiore a quella dei cristalli singoli (~8-12 W/(m-K)), ma i difetti reticolari possono essere ridotti mediante l'ingegnerizzazione dei confini dei grani (ad esempio, aggiungendo additivi per la sinterizzazione di MgO o SiO₂ ), il che può portare le prestazioni termiche vicino al livello dei cristalli singoli e, allo stesso tempo, realizzare la lavorazione economicamente vantaggiosa di dispositivi di grandi dimensioni e di forma complessa. In sintesi, l'ottimizzazione sinergica delle proprietà termiche dello YAG con le sue proprietà ottiche e meccaniche lo rende un candidato ideale per dispositivi ad alte prestazioni in ambienti termici estremi, continuando a guidare lo sviluppo innovativo di sistemi laser ad alta energia, tecnologie di rilevamento ad alta temperatura e nuove apparecchiature energetiche.

Tabella 1 Confronto delle proprietà termiche dello YAG con altri materiali

3.3 Proprietà meccaniche dello YAG

Le proprietà meccaniche dello YAG sono uno dei punti di forza principali che lo rendono una scelta privilegiata per applicazioni ad alto carico, ad alta resistenza all'usura e in ambienti estremi. Lo YAG presenta eccellenti caratteristiche di durezza, rigidità e resistenza all'usura. La sua durezza Vickers (HV) varia da 13 a 15 GPa, vicina a quella dello zaffiro (~20 GPa) e molto più elevata rispetto ai materiali di vetro tradizionali, ad esempio il vetro di quarzo ha un HV di circa 7 GPa. Queste proprietà rendono l'YAG adatto alla protezione delle finestre ottiche e agli strumenti di lavorazione di precisione. Il modulo di elasticità dello YAG (280-300 GPa) è paragonabile a quello dell'allumina di elevata purezza (~380 GPa), ma a causa della sua tenacità alla frattura relativamente bassa (1,5-2,0 MPa-m^¹/²) è suscettibile di frattura fragile se sottoposto a carichi d'impatto elevati. Questa caratteristica deve essere ottimizzata attraverso la composizione del materiale o la progettazione strutturale (ad esempio, l'introduzione di limiti nanocristallini o la tempra delle fibre) per migliorare le sue prestazioni anti-frattura. Vale la pena notare che la resistenza meccanica dell'YAG rimane stabile alle alte temperature, ad esempio la sua resistenza alla compressione a 1000°C è ancora di 800-1000 MPa, migliore di quella della maggior parte delle leghe metalliche (ad esempio, leghe a base di nichel per alte temperature a 500-700 MPa), una caratteristica che lo rende adatto all'uso in forni ad alta temperatura, componenti hot-end di motori aeronautici e altre applicazioni ad alta temperatura e ad alta sollecitazione. Questa caratteristica lo rende prezioso per l'uso in ambienti ad alta temperatura e ad alta sollecitazione, come le finestre di osservazione dei forni ad alta temperatura e i componenti a caldo dei motori aeronautici.

Il basso coefficiente di espansione termica (~8 × 10^-6 K^-1) e l'elevata conduttività termica (10-14 W/(m-K)) dello YAG riducono sinergicamente e in modo significativo l'accumulo di stress termico innescato da rapidi cambiamenti di temperatura. Come accennato in precedenza, il parametro di resistenza agli shock termici dello YAG (R = σ(1-ν) / αE) è pari a 200-300 W/m. Qui, σ è la resistenza alla trazione, ν è il rapporto di Poisson, α è il coefficiente di espansione termica ed E è il modulo di elasticità. Questa elevata resistenza consente allo YAG di sopportare cicli termici intensi da temperatura ambiente fino a 1600°C. Ad esempio, se utilizzato come substrato resistente alle alte temperature nel rivestimento dei laser o come moderatore di neutroni nei reattori nucleari, lo YAG dimostra un'eccellente stabilità di servizio a lungo termine. Tuttavia, la natura fragile dello YAG ne rende difficile la lavorazione. La lavorazione convenzionale è soggetta a microcricche, quindi si ricorre spesso a tecniche di lavorazione di precisione senza contatto, come il taglio laser e la lavorazione a vibrazione a ultrasuoni. Le ceramiche trasparenti YAG preparate mediante sinterizzazione di nanopolveri hanno proprietà meccaniche leggermente inferiori a quelle dei materiali monocristallini, ad esempio la durezza diminuisce di circa il 10%. Attraverso la modulazione dei confini dei grani, come l'aggiunta di additivi per la sinterizzazione di MgO o SiO₂, combinata con la post-trattamento di pressatura isostatica a caldo (HIP), è possibile migliorare significativamente la densità e la forza di legame dei confini dei grani. Il processo HIP può migliorare in modo significativo la densità e la forza di legame dei confini dei grani e aumentare la tenacità alla frattura a più di 2,5 MPa-m^1/2, soddisfacendo così i requisiti di affidabilità meccanica di strutture complesse e di grandi dimensioni. In ambienti estremi, come la cupola trasparente ad alta pressione della sonda per acque profonde, il tasso di deformazione dell'YAG sotto la pressione idrostatica di 100 MPa è inferiore allo 0,05% e l'elevata trasmittanza è ancora mantenuta sotto alta pressione, il che evidenzia i vantaggi sinergici delle sue proprietà meccaniche e ottiche.

Nel complesso, le proprietà meccaniche complete dello YAG dimostrano il suo insostituibile potenziale applicativo in condizioni di lavoro gravose, come l'alta temperatura, l'alta pressione e l'alta abrasione, e si prevede che in futuro possa essere esteso a campi ingegneristici più esigenti, come l'aerospaziale e il monitoraggio dell'energia nucleare, grazie all'ulteriore ottimizzazione del design microstrutturale e alla strategia del composito multiscala.

4 Doping di ioni di terre rare nello YAG

Il granato di ittrio e alluminio (Y₃Al₅O₁₂) è un materiale matrice ideale per il drogaggio di ioni di terre rare, grazie alla sua stabile struttura cubica e alle proprietà di drogaggio regolabili. L'introduzione di diversi ioni di terre rare può modificare significativamente le loro proprietà ottiche, termiche e laser, ampliando così le loro applicazioni nei laser, nei materiali fluorescenti, nei dispositivi medici e in altri campi.

4.1 Doping di Nd³⁺ (ioni di neodimio)

Caratterizzazione e meccanismo di laser:

LoYAG drogato con Nd³⁺ (Nd: YAG) è uno dei materiali laser più classici. Gli ioni Nd³⁺ emettono laser nel vicino infrarosso a 1064 nm attraverso il salto 4F_3/2 → 4I_11/2 con efficienze quantiche fino al 70%. Il picco di assorbimento è situato a 808 nm, altamente compatibile con le sorgenti di pompa dei diodi laser a semiconduttore (LD) e adatto per l'emissione di laser continui o pulsati ad alta potenza.

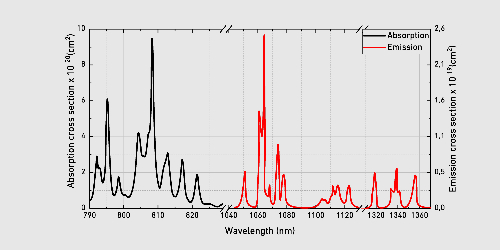

Fig. 4 Curve di assorbimento ed emissione dei cristalli Nd: YAG

Aree di applicazione:

Nella produzione e lavorazione industriale per il taglio dei metalli, la saldatura e la lavorazione di microfori, fino a diversi kilowatt. In campo medico, i laser Nd: YAG sono utilizzati in chirurgia oftalmica (ad esempio, per il glaucoma) e in dermatologia per il trattamento preciso delle malattie pigmentate (ad esempio, il melasma). Nelle applicazioni militari e di ricerca che richiedono sorgenti luminose ad alta energia, l'Nd: YAG viene utilizzato per produrre i componenti principali delle sorgenti luminose dei sistemi laser ad alta energia e dei LIDAR.

Sfide e miglioramenti nella preparazione:

La crescita di cristalli singoli di Nd: YAG con il metodo della trazione è soggetta a difetti di dislocazione dovuti alle sollecitazioni termiche e deve essere trattata con una ricottura ad alta temperatura (1800-1900°C) combinata con un'atmosfera mista di argon e ossigeno per ridurre le vacanze di ossigeno e la densità di dislocazione. Le ceramiche trasparenti al posto dei cristalli singoli possono ridurre i costi e realizzare drogaggi di grandi dimensioni; ad esempio, la trasmittanza lineare delle ceramiche Nd: YAG a 1064 nm raggiunge l'83,4%.

4.2 Doping di Yb³⁺ (ioni di itterbio)

Caratterizzazione e vantaggi:

LoYAG drogato con Yb³⁺(Yb: YAG) ha un'ampia banda di assorbimento (940-980 nm) e un'elevata durata del livello energetico (~1 ms), che lo rendono adatto al pompaggio di diodi ad alta efficienza. La lunghezza d'onda di emissione di 1030 nm e il basso carico termico lo rendono adatto ai sistemi laser ultraveloci ad alta frequenza di ripetizione.

Applicazioni e progressi:

Le ceramiche Yb: YAG hanno una trasmittanza superiore all'84% in condizioni di sinterizzazione sotto vuoto (1765 °C × 50 h) e una potenza di uscita fino a 10 kW per laser ad alta potenza. Il co-doping con Tm³⁺ consente di ottenere laser a banda sicura per l'occhio umano da 1,8-1,9 μm per LIDAR e rilevamento di gas.

Ottimizzazione della preparazione:

Il metodo di reazione in fase solida combinato con additivi di sinterizzazione MgO/SiO₂ può aumentare la densità della ceramica, mentre la tecnica di stampaggio isostatico a freddo ottimizza ulteriormente la microstruttura.

4.3 Drogaggio con altri elementi

Lo YAG drogato con Er³⁺(Er: YAG) emette luce laser a 2940 nm nell'infrarosso medio attraverso il salto ^{4I₁₁/₂→4I₁₃/₂}, la cui lunghezza d'onda è altamente corrispondente al forte picco di assorbimento della molecola d'acqua (~3 μm), una proprietà che gli consente di dimostrare vantaggi unici nella chirurgia minimamente invasiva dei tessuti biologici. Questa proprietà lo rende un vantaggio unico nella chirurgia minimamente invasiva dei tessuti biologici. Ad esempio, i laser Er: YAG consentono un'ablazione precisa nell'escissione dentale e nel restauro della pelle, migliorando significativamente l'efficienza della guarigione post-operatoria grazie alla minima area di danno termico. Per ottimizzare ulteriormente le prestazioni di pompaggio, spesso si utilizza Yb³⁺ come ione co-dopante (Er, Yb: YAG) e si sfrutta l'ampia banda di assorbimento di Yb³⁺ a 940-980 nm per migliorare l'efficienza del trasferimento di energia, che può essere combinata con la tecnica di crescita rapida lift-off per preparare cristalli singoli di alta qualità con un diametro di 80 mm. La densità della fossa di corrosione è inferiore a 10² cm-² e l'uniformità ottica è eccellente, il che soddisfa i requisiti dei laser ad alta potenza.

Nel campo dei materiali fluorescenti, lo YAG drogato con Ce³⁺(Ce: YAG) è il componente principale del LED bianco, che attraverso l'eccitazione della luce blu (450-470 nm) può emettere luce gialla ad ampio spettro (picco di 550 nm), con un'efficienza quantica superiore al 90% e caratteristiche di resistenza alle alte temperature e all'invecchiamento UV del dispositivo di illuminazione nella stabilità a lungo termine del servizio. Servizio. Grazie all'accoppiamento dell'eccitazione plasmonica di superficie (ad esempio, la modifica delle nanoparticelle d'oro), il rendimento quantico può essere ulteriormente aumentato fino al 66%, con un notevole incremento dell'intensità luminosa. Inoltre, lo YAG codificato Ce³⁺ e Yb³⁺ (Ce, Yb: YAG) può convertire la luce UV in luce vicina all'infrarosso (~1000 nm), riducendo la complessazione dei portatori indotta dai raggi UV quando viene applicato alle celle solari a base di silicio e aumentando l'efficienza di conversione dell'energia dall'11,7 al 12,2%, fornendo una nuova strategia per la gestione spettrale dei dispositivi fotovoltaici. Questo fornisce una nuova strategia per la gestione spettrale dei dispositivi fotovoltaici.

Per le applicazioni laser a lunghezza d'onda maggiore, gli YAG drogati con Tm³⁺ e Ho³⁺ mostrano un valore significativo. I laser da 2 μm con Tm: YAG offrono un'elevata precisione nel taglio dei tessuti molli e nel rilevamento dei gas, mentre la co-dopiatura con Ho³⁺ (Tm, Ho: YAG) può essere sintonizzata a 2050 La luce laser da 2,1 μm emessa quando l'Ho: YAG è drogato da solo può frantumare con precisione i calcoli negli interventi di litotrissia in urologia, grazie all'elevato coefficiente di assorbimento dell'acqua, riducendo al contempo il danno termico ai tessuti circostanti, il che lo rende uno strumento importante per i trattamenti minimamente invasivi.

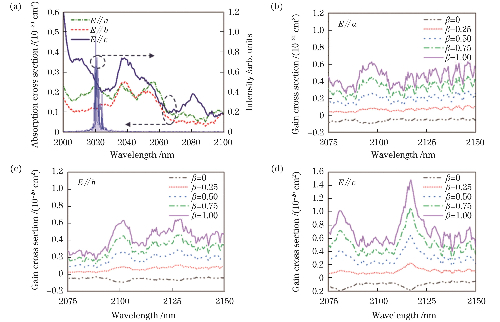

Fig. 5 Spettro di emissione del laser Tm: YAG, spettro di assorbimento polarizzato e spettro di guadagno polarizzato del cristallo Ho: YAP.

Inoltre, il drogaggio di ioni di terre rare come Dy³⁺ e Pr³⁺ espande ulteriormente i confini funzionali dello YAG. Lo YAG drogato con Dy³⁺ (Dy: YAG) può emettere contemporaneamente luce blu (480 nm) e gialla (580 nm) sotto eccitazione UV e, drogando con il Ce³⁺, può regolare il colore dell'emissione luminosa per soddisfare le esigenze di illuminazione speciale o di retroilluminazione dei display; lo YAG drogato con Pr³⁺ (Pr: YAG) emette luce rossa (610 nm), il cui spettro coincide con il picco di assorbimento della fotosintesi nelle piante e, come sorgente luminosa della lampada per la crescita delle piante, può promuovere la crescita delle colture, il che evidenzia il potenziale applicativo dei materiali YAG nel campo dell'optoelettronica agricola. Ciò evidenzia il potenziale applicativo dei materiali YAG nel campo dell'optoelettronica agricola. Questi sistemi di drogaggio diversificati non solo hanno arricchito le proprietà funzionali dello YAG, ma hanno anche promosso la sua innovazione trasversale nei campi della medicina, dell'energia e dell'agricoltura.

5 Principali aree di applicazione dello YAG

Grazie alle sue eccellenti proprietà fisico-chimiche e alla sua flessibile funzionalizzazione, lo YAG è penetrato in molti campi dell'alta tecnologia ed è diventato uno dei materiali fondamentali per l'innovazione tecnologica. Di seguito viene fornita una descrizione sistematica del suo ruolo chiave in diverse dimensioni applicative:

5.1 Tecnologia laser e produzione di alta gamma

Nel campo dei laser, lo YAG ha realizzato un'emissione laser multibanda e ad alta potenza grazie al drogaggio con terre rare ed è diventato uno strumento fondamentale per la lavorazione industriale e la produzione di precisione. Prendendo come esempio lo YAG drogato con Nd³⁺ (Nd: YAG), il suo laser a 1064 nm nel vicino infrarosso può emettere diversi kilowatt di potenza, ampiamente utilizzati nel taglio di lastre metalliche spesse (come l'acciaio al carbonio da 20 mm) e nella saldatura di leghe aerospaziali, con una densità di energia e una profondità di penetrazione più elevate rispetto al laser CO₂ tradizionale. Per le lavorazioni di precisione a livello di micron (ad esempio, l'ablazione di celle fotovoltaiche o la lavorazione di microvia di componenti di elettronica di consumo), la natura a impulsi brevi del laser Nd: YAG sintonizzato su Q (larghezza dell'impulso <10 ns) riduce significativamente la zona colpita dal calore e migliora la precisione della lavorazione. Nel frattempo, il laser Er: YAG a 2940 nm nel medio infrarosso è diventato il "gold standard" - per il taglio dei tessuti duri dentali e la riparazione della pelle - grazie alle sue forti proprietà di assorbimento delle molecole d'acqua, mentre le caratteristiche di pompaggio a diodo altamente efficienti dell'Yb: YAG (efficienza quantica >80%) stanno portando alla commercializzazione di laser a fibra di classe kilowatt.

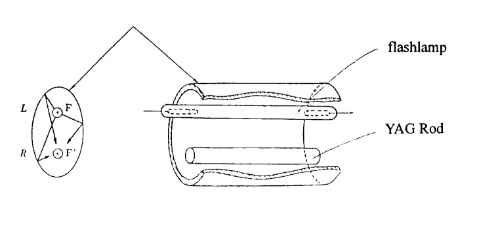

Fig. 6 Riflettore a cilindro ellittico

5.2 Sanità e bioingegneria

L'applicazione degli YAG in campo medico è incentrata sulla precisione e sulla minima invasività, con funzioni sia terapeutiche che diagnostiche. In oftalmologia, il laser Nd: YAG può essere utilizzato per trattare il glaucoma attraverso la perimetria dell'iride, che richiede solo pochi millijoule di energia per sbloccare il percorso della circolazione dell'umor acqueo, con un'incisione inferiore a 0,1 mm, e accorcia il periodo di recupero del paziente a 24 ore dopo l'operazione. In dermatologia, il laser Nd: YAG Q-tuned (lunghezza d'onda 1064 nm) è in grado di colpire e distruggere le particelle di melanina, utilizzato per trattare il cloasma e il nevo di Ota, e allo stesso tempo stimolare la rigenerazione del collagene per realizzare la riparazione della barriera cutanea. Inoltre, il laser Ho: YAG da 2,1 μm ha dimostrato un'elevata sicurezza nella litotrissia urologica, dove la sua energia viene assorbita dal calcolo e genera un'onda di stress meccanico, ottenendo una "litotrissia a polvere" senza danni termici al tessuto. Nel campo della bio-immagine, i fosfori Ce: YAG integrati con LED blu forniscono un'illuminazione ad alta fedeltà per interventi chirurgici minimamente invasivi, con un indice di resa cromatica superiore a 85 per le sorgenti luminose endoscopiche.

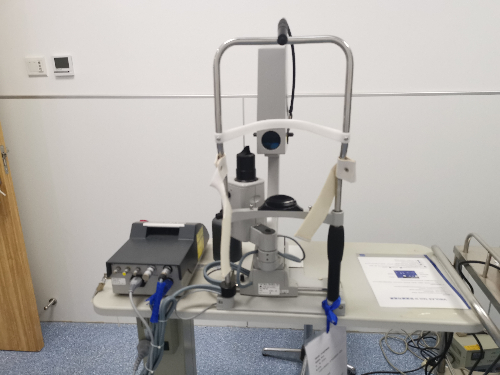

Fig. 7 Laserterapia YAG

5.3 Optoelettronica e illuminazione avanzata

Lo YAG drogato con Ce³⁺ (Ce: YAG), come strato di conversione della fluorescenza, è in grado di convertire la luce di emissione di 450-470 nm di un LED blu in una luce gialla ad ampio spettro (500-700 nm), che viene miscelata per formare una luce bianca fredda (temperatura di colore 5500-6500 K) con un'efficienza quantica superiore al 90%. La luce viene miscelata per formare una luce bianca fredda (temperatura di colore 5500-6500 K) con un'efficienza quantica superiore al 90%, e la proprietà di resistenza alle alte temperature (>150°C) garantisce la stabilità dell'apparecchio LED nel servizio a lungo termine. Grazie alla co-dopiatura Tb³⁺/Ce³⁺, lo spettro di emissione può essere regolato nel dominio del bianco caldo (temperatura di colore 2700-3000 K), che soddisfa la richiesta di indice di resa cromatica (CRI>90) dell'illuminazione interna. Nel campo della retroilluminazione dei display, lo YAG drogato con Dy³⁺(Dy: YAG) emette luce blu e luce gialla in modo sincrono attraverso l'eccitazione UV e, insieme al film di punti quantici, può raggiungere una gamma di colori ultra ampia (NTSC 120%), diventando un materiale ottico chiave per i display Mini-LED.

5.4 Nuove tecnologie energetiche e ambientali

L'applicazione dello YAG nel campo delle nuove energie si concentra sul miglioramento dell'efficienza di conversione e stoccaggio dell'energia. Lo YAG co-drogato con Ce e Yb può convertire la luce UV (300-400 nm) in luce nel vicino infrarosso (~1000 nm), adattandosi al bandgap delle celle solari a base di silicio e riducendo la perdita di complessi carrier a causa della luce UV, il che può migliorare l'efficienza di conversione fotovoltaica dall'11,7% al 12,2%. Nelle celle a combustibile a ossidi solidi (SOFC), lo YAG viene utilizzato come strato di supporto dell'elettrolita e la sua elevata conducibilità termica (10-14 W/(m-K)) e il suo basso coefficiente di espansione termica (^~8^×10^-6 K^-1) possono bilanciare efficacemente lo stress termico dello stack di celle ed estendere la durata di vita a più di 40.000 ore. . Inoltre, la ceramica porosa YAG (porosità >40%), come materiale di filtrazione ad alta temperatura, è in grado di catturare particelle di dimensioni micrometriche nei gas di scarico industriali a 1000°C con un'efficienza di filtrazione del 99,5%, aiutando le industrie siderurgiche e chimiche a trasformare le loro emissioni ultrabasse.

5.5 Ricerca di frontiera ed esplorazione di ambienti estremi

Nella ricerca scientifica di base, la tolleranza ambientale estrema dello YAG fornisce un supporto materiale fondamentale per l'esplorazione dello spazio profondo e degli oceani profondi. Ad esempio, la cupola in ceramica trasparente YAG (200 mm di diametro) mantiene una trasmittanza luminosa superiore all'80% sotto una pressione idrostatica di 100 MPa nelle profondità marine, garantendo la nitidezza delle immagini del sistema di telecamere di profondità per tutti gli oceani negli abissi di 10.000 metri di profondità. Nel campo dell'energia nucleare, i cristalli YAG: Ce sono utilizzati come rivelatori di radiazioni, in grado di mantenere una stabilità del 95% della luce emessa dopo l'irradiazione di raggi γ (dose di 100 kGy), e sono utilizzati per il monitoraggio del flusso di neutroni nei reattori. Nella scienza e nella tecnologia quantistica, le proprietà di emissione coerente di fotoni (larghezza di linea <10 kHz) dello YAG drogato con Er³⁺ forniscono una nuova soluzione per l'immagazzinamento ottico quantistico e il suo stato di spin a lunga durata (>1 ms) dovrebbe consentire la manipolazione di bit quantistici a temperatura ambiente. Inoltre, le ceramiche dielettriche a microonde a base di YAG (costante dielettrica 9,1-10,8, valore Q*f 171.000 GHz), come materiale di base per i filtri di comunicazione 5G/6G, possono ridurre la perdita di trasmissione del segnale a 0,1 dB/cm, supportando la diffusione globale delle comunicazioni in banda ad alta frequenza.

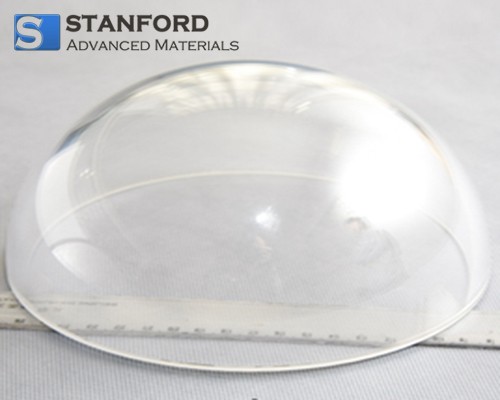

Fig. 8 Ceramica trasparente di granato di ittrio e alluminio

6 Tecnologia di preparazione dello YAG

La tecnologia di preparazione dello YAG (granato di ittrio-alluminio) comprende la crescita di cristalli singoli, lo stampaggio di ceramica trasparente, la deposizione di film sottili e altre direzioni, e la selezione del processo influisce direttamente sulle proprietà ottiche, termiche e meccaniche del materiale. Nel campo della crescita di cristalli singoli, il metodo Czochralski è la tecnologia principale per la produzione industriale. Questo metodo prevede l'utilizzo di materie prime Y₂O₃ e Al₂O₃ di elevata purezza secondo il rapporto stechiometrico di fusione nel crogiolo di iridio, attraverso il controllo preciso del gradiente di temperatura della fusione (il centro e il bordo della differenza di temperatura di circa 5-10 ℃), della velocità di trazione (0,5-5 mm/h) e della velocità di rotazione del cristallo seme (10-30 rpm).

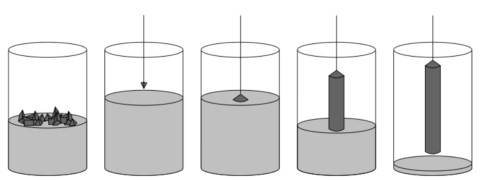

Fig. 9 Metodo Czochralski

Sebbene il metodo lift-off possa preparare cristalli di grandi dimensioni con drogaggio uniforme (ad esempio, deviazione della concentrazione di Nd³⁺ <±1%), il rischio di cricche indotte da stress termico deve essere mitigato da una ricottura ad alta temperatura (1600 °C × 24 h, atmosfera di argon) e viene aggiunta una quantità eccessiva di Al₂O₃ (3-5 wt%) per impedire la contaminazione metallica dei crogioli di iridio.

Un'altra tecnica di crescita di un singolo cristallo, il metodo a gradiente di temperatura (TGT), consente di ottenere una solidificazione direzionale dei cristalli mediante la progettazione di campi di temperatura statici. Il metodo non richiede il sollevamento e la trazione meccanica, ma si basa su un gradiente di temperatura assiale (>50°C/cm) per spingere la colata a cristallizzare dal basso verso l'alto, il che è particolarmente adatto per sistemi ad alto punto di fusione e alta viscosità (ad esempio, YAG). Nonostante la minore velocità di crescita (0,1-0,5 mm/h), le tensioni interne nei cristalli sono molto più basse e la fluttuazione dell'indice di rifrazione può essere controllata entro 1^×10^-6, rendendola una scelta ideale per i mezzi di guadagno laser ad alta energia.

Nella preparazione delle ceramiche trasparenti, la tecnologia di sinterizzazione delle nano-polveri sintetizza le polveri dei precursori YAG con una dimensione delle particelle di 50-100 nm mediante sol-gel o co-precipitazione, e dopo la pressatura a secco o lo stampaggio a iniezione, la pre-sinterizzazione a bassa temperatura (1600-1700°C × 2-4h) e la sinterizzazione finale ad alta temperatura vengono effettuate in sequenza (1750-1800°C × 10-20h), ottenendo infine ceramiche dense con trasmittanza luminosa >80% (@1064 nm) e porosità <0. 01%.01%. Per migliorare ulteriormente le prestazioni, la tecnologia di pressatura isostatica a caldo (HIP) chiude i micropori attraverso la deformazione plastica a 1700-1750°C con una pressione di 100-200 MPa di argon, che aumenta la tenacità alla frattura della ceramica da 1,5 MPa-m^¹/² a 2,2 MPa-m^¹/², mentre la soglia di danneggiamento del laser viene aumentata sincronicamente a 15 J/cm² (@1064 nm, larghezza di impulso di 10 ns).

Nel campo della preparazione di film sottili, la deposizione laser pulsata (PLD) utilizza un laser ad alta energia (ad esempio, il laser a eccimeri KrF, 248 nm) per bombardare un bersaglio YAG, depositando un film sottile con uno spessore di 50-500 nm su un substrato a 600-800°C, con una rugosità superficiale di <1 nm e un rapporto stechiometrico accuratamente controllabile, adatto per dispositivi a guida d'onda ottica su scala nanometrica. La deposizione chimica da vapore (CVD), invece, realizza la crescita uniforme di film di YAG di grande superficie (>200 mm di diametro) e di elevata purezza (>99,99%) attraverso la reazione di pirolisi di precursori metallo-organici (ad esempio, Y(thd₎₃, Al(OiPr₎₃) a 800-1.000°C, particolarmente adatti per i rivestimenti ottici e la fabbricazione di sensori.

Dal punto di vista tecnico ed economico, sebbene il metodo di estrazione sia in grado di produrre cristalli singoli di alta qualità ottica, il costo è elevato e il ciclo di crescita è lungo (>2 settimane); il processo ceramico trasparente, attraverso la sinterizzazione delle polveri e il rinforzo HIP, consente di realizzare la produzione di massa di dispositivi di forma complessa a un costo inferiore, anche se la trasmittanza è leggermente inferiore a quella dei cristalli singoli; la tecnologia dei film sottili, PLD è adatta per la deposizione di precisione su piccole aree, mentre la CVD è più vantaggiosa nell'applicazione su larga scala. In futuro, si prevede che l'integrazione dei processi (ad esempio, la preparazione combinata di PLD e CVD di film drogati a gradiente) e l'ottimizzazione intelligente dei parametri (ad esempio, l'apprendimento automatico per regolare la curva di sinterizzazione) consentiranno di superare ulteriormente il limite delle prestazioni dei materiali YAG e di promuoverne l'applicazione approfondita nei campi dei laser, delle nuove energie e della tecnologia quantistica.

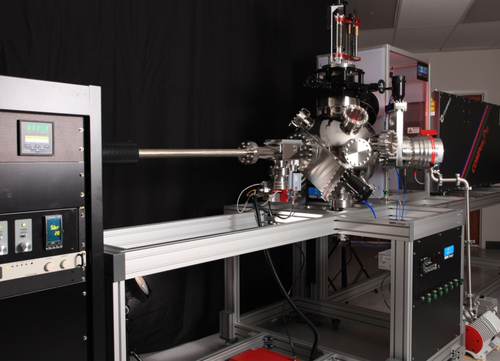

Fig. 10 Sistema di deposizione laser pulsata

7 Sfide e direzioni future

Sebbene i materiali YAG abbiano dimostrato prestazioni eccellenti in molti campi, la loro applicazione su larga scala deve ancora affrontare significativi ostacoli tecnici e sfide di processo. Attualmente, il costo elevato della crescita di cristalli singoli di grandi dimensioni è legato alla popolarità dei laser ad alta potenza, ai crogioli di iridio necessari per il metodo di estrazione e al ciclo di crescita che può durare fino a diverse settimane (per cristalli di 100 mm di diametro sono necessari 20-30 giorni), il che comporta prezzi elevati dei cristalli singoli. Allo stesso tempo, il miglioramento dell'uniformità ottica delle ceramiche trasparenti è ancora una difficoltà tecnica, il processo di sinterizzazione della polarizzazione delle impurità ai confini dei grani e la microporosità residua (dimensioni <50 nm) innescheranno la diffusione della luce, anche attraverso la post-elaborazione a pressione isostatica calda (HIP), la sua trasmittanza lineare è ancora inferiore al 3-5% del cristallo singolo (@1064 nm), il che limita la sua applicazione nei sistemi ottici ad altissima precisione. Inoltre, il processo di drogaggio tradizionale non è sufficientemente preciso nel controllare lo stato di valenza e il campo cristallino locale degli ioni di terre rare, il che rende difficile superare il limite teorico per alcune funzioni (ad esempio, l'efficienza quantica della fluorescenza o l'efficienza della pendenza del laser).

Per il futuro, l'innovazione dei materiali YAG deve concentrarsi su tre direzioni principali: lo sviluppo di nuovi sistemi di drogaggio, l'ottimizzazione dei processi di preparazione a basso costo e l'espansione delle applicazioni trasversali in più campi. In termini di progettazione del drogaggio, l'autoregolazione dell'uscita del laser Q può essere realizzata mediante la modulazione sinergica degli ioni co-drogati (ad esempio, la combinazione Nd^3+/Cr⁴⁺ o la co-doping Ce^3+/Eu²⁺ per ampliare gli spettri di emissione della fluorescenza) e l'ingegneria nanostrutturale (ad esempio, le particelle core-shell YAG@SiPi). come le particelle core-shell _YAG@SiO2 per inibire l'esplosione della concentrazione) può migliorare ulteriormente la densità funzionale e l'adattabilità ambientale dei materiali. In termini di processo di preparazione, la tecnologia di stampa 3D fornisce un nuovo percorso per la produzione a basso costo di dispositivi YAG di forma complessa; ad esempio, la densità relativa della billetta di ceramica trasparente YAG basata sulla scrittura diretta (DIW) può raggiungere il 99,2% dopo la sinterizzazione a 1700°C e non ha bisogno di essere lavorata con stampi, il che può abbreviare significativamente il ciclo di produzione; si prevede che il processo chimico verde, come la sintesi a combustione di soluzioni (SCS), riduca il consumo energetico della preparazione della polvere del 40% e promuova l'industrializzazione della riduzione dei costi e dell'efficienza dei costi. Il processo di sintesi a combustione di soluzioni (SCS) e altri processi chimici verdi dovrebbero ridurre il consumo energetico della preparazione delle polveri del 40% e promuovere l'industrializzazione della riduzione dei costi e dell'efficienza.

L'applicazione multidisciplinare è un'altra chiave per liberare il potenziale dello YAG. Nel campo dell'energia nucleare, i compositi a base di YAG (ad es, YAG-SiC) possono migliorare la resistenza all'irradiazione fino a 10²³ n/cm² (iniezione di neutroni veloci) attraverso la modulazione eterogenea dell'interfaccia, che può essere utilizzata per il monitoraggio dei componenti del reattore; nel campo dell'aerospaziale, la struttura composita di incapsulamento di ceramiche trasparenti YAG e polimeri rinforzati con fibre di carbonio (CFRP) mantiene un'elevata trasmittanza luminosa (>80% @1 μm), aumentando al contempo la resistenza agli urti fino a 1,5 GPa, che è il fattore più importante per lo sviluppo dello YAG. La struttura composita del pacchetto di ceramica trasparente YAG e polimero rinforzato con fibra di carbonio (CFRP), pur mantenendo un'elevata trasmittanza luminosa (>80% @1 μm), ha una resistenza agli urti di 1,5 GPa, che soddisfa i requisiti di lunga durata dei payload ottici satellitari in un ambiente di accoppiamento estremo calore-forza. Inoltre, i calcoli ad alto rendimento basati sull'apprendimento automatico stanno accelerando la progettazione di nuovi materiali derivati dallo YAG (ad esempio, il granato ad alta entropia (Y, Lu, Gd₎₃(Al, Ga, Sc_)5O12), in grado di prevedere la stabilità di fase e le proprietà ottiche e di guidare la sintesi sperimentale attraverso simulazioni su scala atomica, e si prevede che apriranno nuove applicazioni in campi all'avanguardia come i chip quantistici leggeri e i rivestimenti di prima parete per i reattori a fusione.

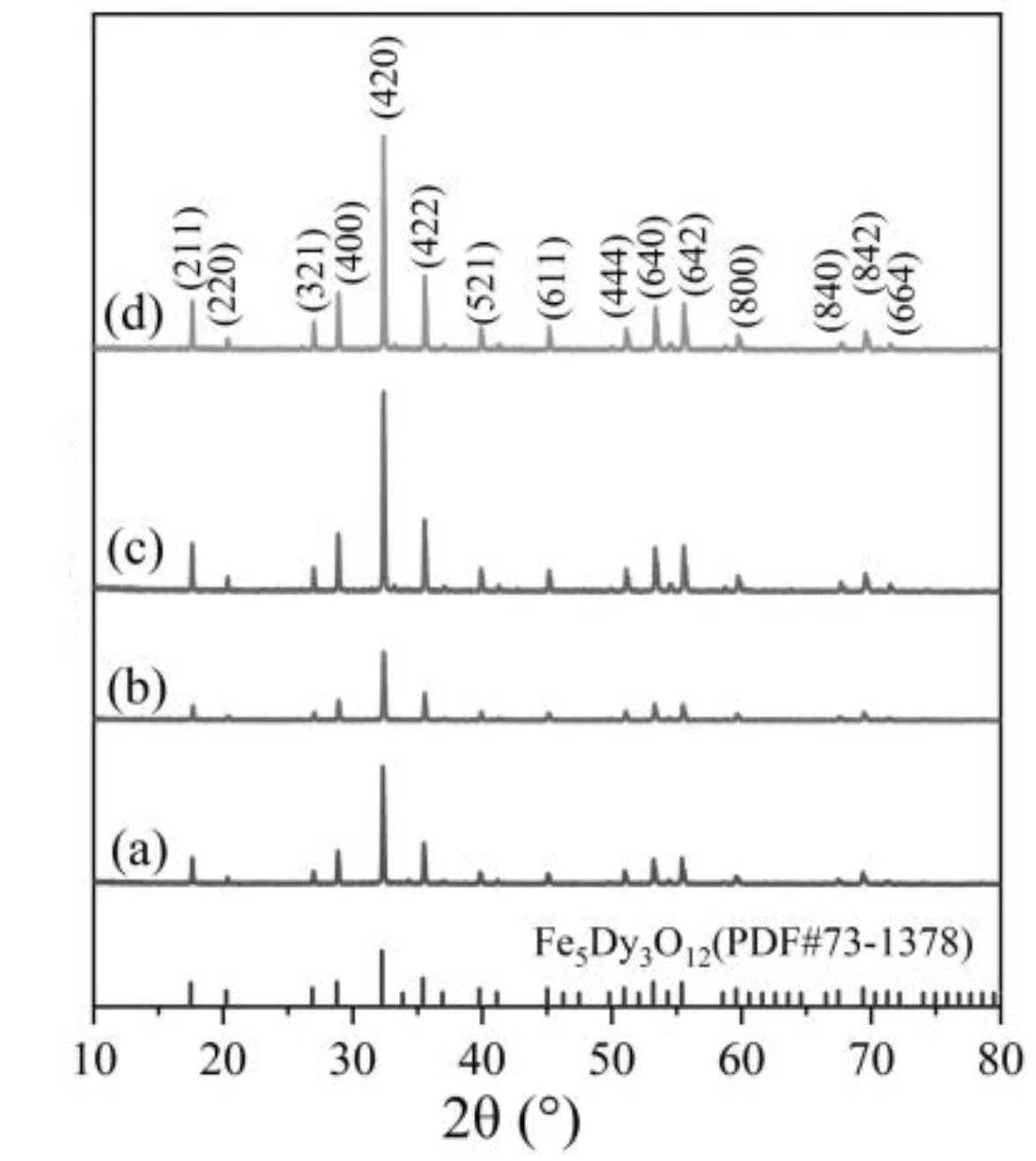

Fig. 11 Forza della ceramica ad alta entropia con struttura a granato

8 Conclusione

Lo YAG (Yttrium Aluminum Garnet) è un paradigma dell'ingegneria dei materiali funzionali, che integra perfettamente eccellenza ottica, resilienza termica e robustezza meccanica. La sua capacità di ospitare diversi droganti di terre rare, come Nd³⁺ per i laser ad alta potenza, Ce³⁺ per un'efficiente conversione della fluorescenza ed Er³⁺ per l'ablazione biomedica di precisione, ha cementato il suo ruolo di perno della tecnologia moderna. Dai sistemi laser ultraveloci e dall'illuminazione ad alta efficienza energetica agli interventi chirurgici minimamente invasivi e ai sensori ad alta temperatura, i contributi dello YAG abbracciano le frontiere industriali, mediche e scientifiche.

Nonostante i suoi successi, sfide come il costo elevato della crescita su larga scala di un singolo cristallo e la porosità residua nelle ceramiche trasparenti richiedono soluzioni innovative. Le strategie emergenti, tra cui la stampa 3D per geometrie complesse, l'ottimizzazione del drogaggio guidata dall'apprendimento automatico e i progetti compositi (ad esempio, YAG-SiC per applicazioni nucleari), promettono di superare queste barriere. Inoltre, l'esplorazione dei granati ad alta entropia e dei derivati YAG abilitati a livello quantistico evidenzia il loro potenziale non sfruttato nella fotonica di prossima generazione e nell'energia di fusione.

Con l'accelerazione della ricerca interdisciplinare, lo YAG è destinato a rimanere un fattore critico per il progresso tecnologico. La sua adattabilità a condizioni estreme e la compatibilità con tecniche di fabbricazione all'avanguardia ne garantiscono l'importanza nel settore aerospaziale, nelle comunicazioni quantistiche e nei sistemi energetici sostenibili. Facendo da ponte tra la scienza fondamentale e l'innovazione industriale, lo YAG esemplifica come la scienza dei materiali possa guidare progressi trasformativi, dando forma a un futuro in cui i materiali ad alte prestazioni sono alla base della sovranità tecnologica globale.

Alla Stanford Advanced Materials (SAM) siamo specializzati nella fornitura di YAG di alta qualità e di altri materiali funzionali avanzati per sostenere l'innovazione in diversi settori. Offrendo soluzioni affidabili per i materiali, aiutiamo i nostri clienti a sbloccare il pieno potenziale di questi straordinari materiali e a promuovere il progresso in campi che vanno dall'ottica all'elettronica, dall'aerospaziale all'energia.
